RSD 강관보도교

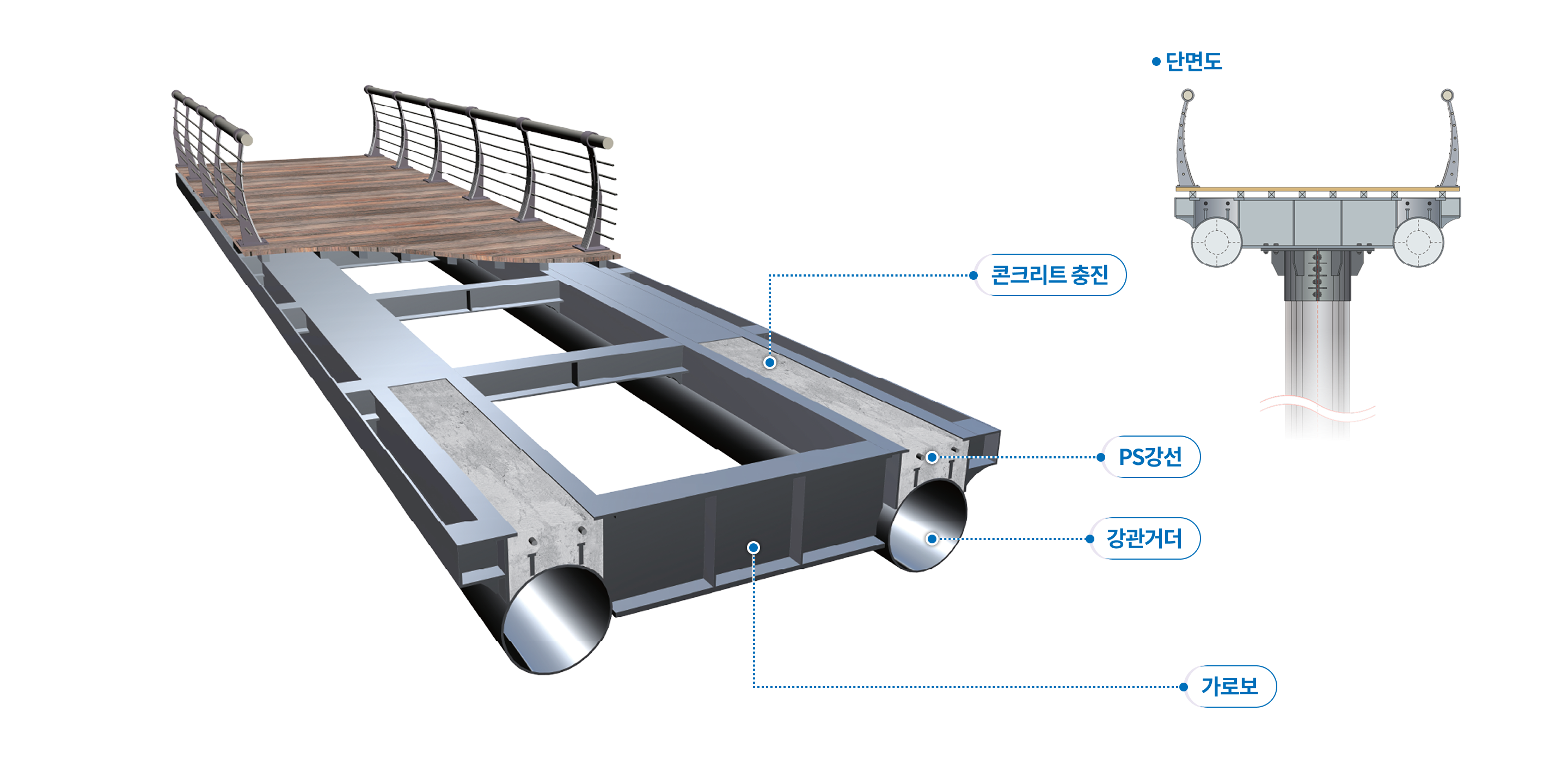

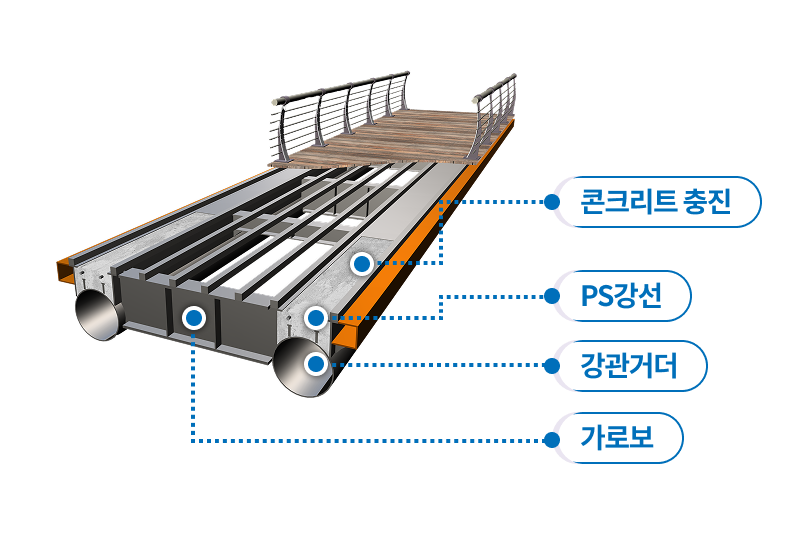

공법 개요
- 강관상부의 가로보플랜지와 종리브를 종방향으로 연속화하여 거더의 강성을 증대시킴으로써 안정성 증대와 강재량을 최소화하고
강관 내부 콘크리트 충진이 없어 시공성이 우수하며 정·부모멘트 구간에 콘크리트를 충진하여 처짐 및 진동을 감소시킨 공법
공법 특징
구조안전성 우수모멘트가 큰 구간에 콘크리트 충진 및
PS강선을 배치하여 안전성 증대
시공성 양호강관내부 보강작업이 없어 시공성 양호
경제성 우수강재량 최소화로 공사비 저렴
유지관리
-

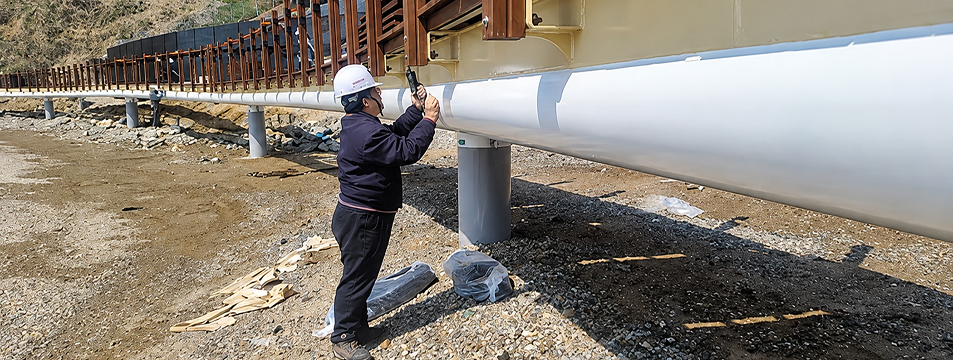

하자 발생 가능성 거더 연결시 볼트연결을 배제한 용접이음으로 내구성이 우수 강관거더 내부가 밀폐되어 내부결로가 발생하지 않아 부식 발생이 없음 거더를 공장제작하여 품질관리가 우수
-

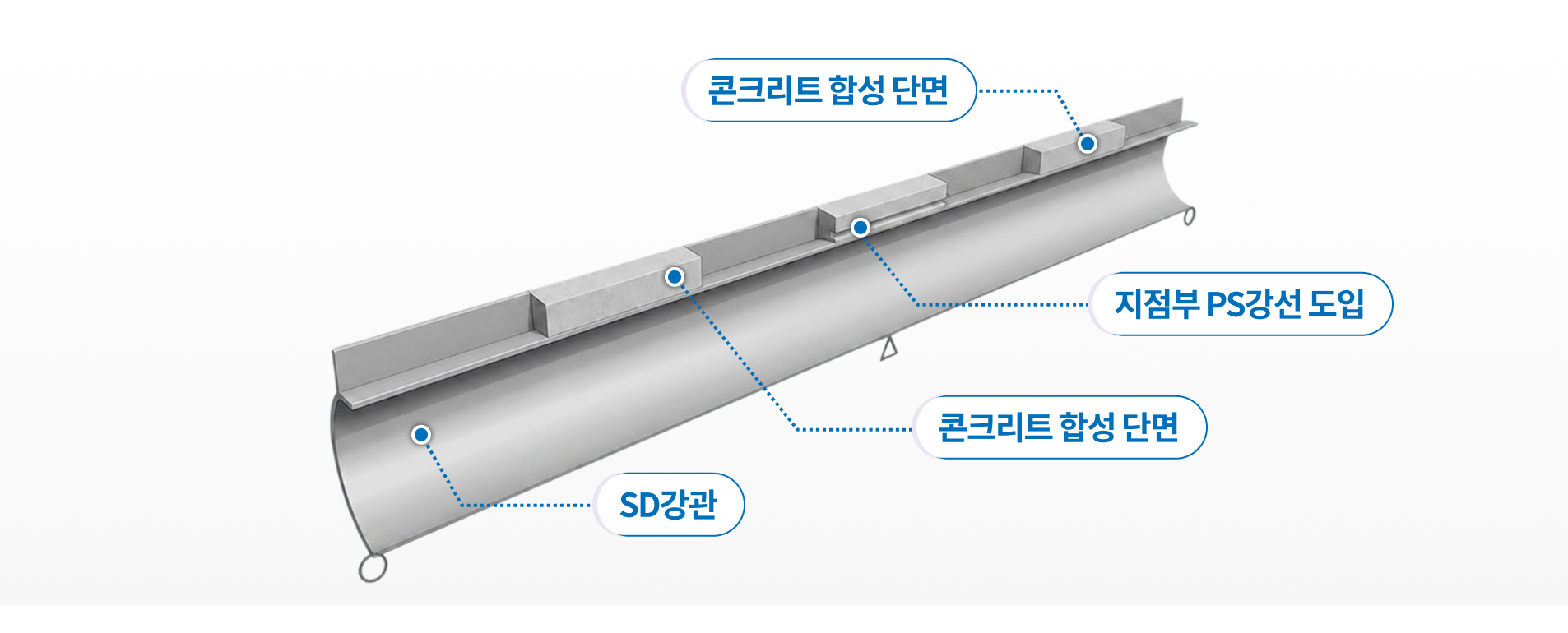

유지관리 용이성 지점부 및 중앙부 보강으로 강성이 증대되어 처짐 및 진동에 유리 주부재인 강관과 부부재가 외부로 노출되어 육안점검 및 보수가 편리
-

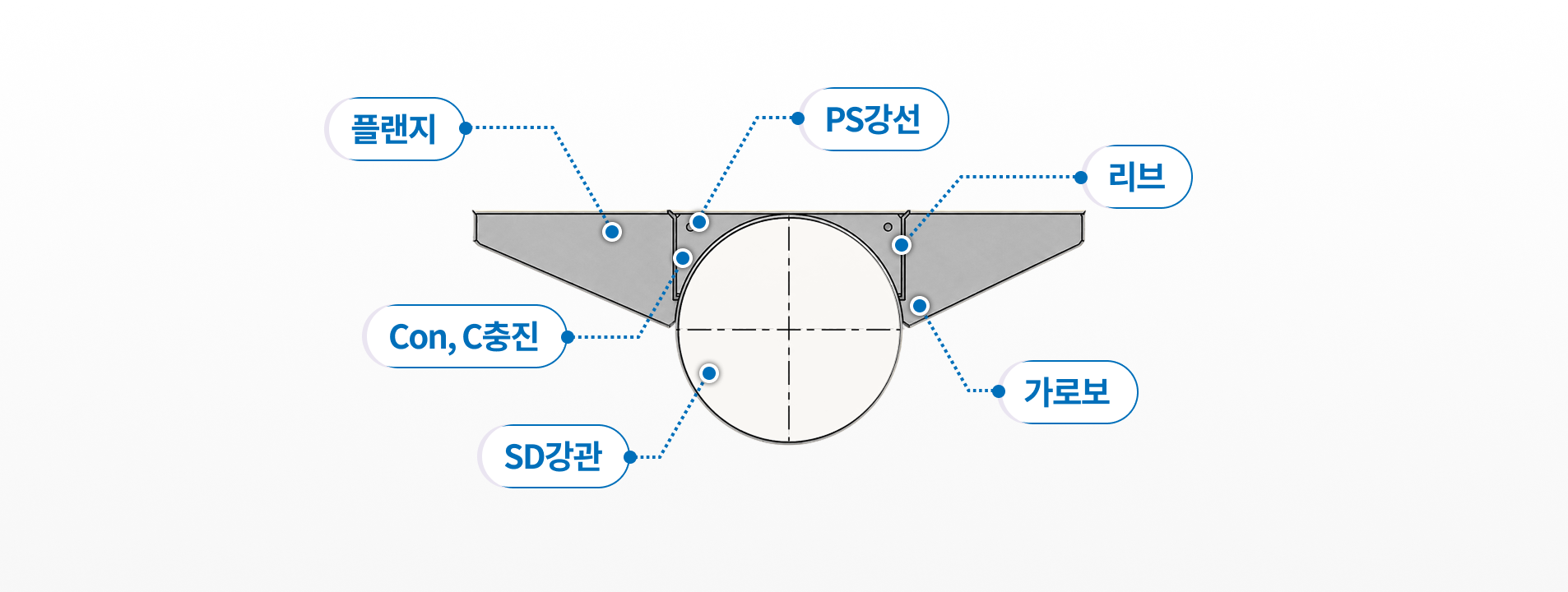

생애주기 등 경제성 강관 내부보강이 없어 시공이 용이하고 경제성 우수 강관보강으로 구조효율성을 높여 강관규격을 최소화하여 경제성 향상 부부재인 가로보플랜지를 주부재로 활용하여 경제성 향상
화성시 서해안 황금해안길 조성사업
- 서해안 관광벨트 사업의 일환으로 황금해안길 해안데크를 조성.
서해안 황금해안길은 서해랑길 88코스 중 제부도 진입도로에서 궁평항 구간을 지칭하며
이중 2구간 내륙을 통과하는 서해랑길로 까치섬까지 연결하는 구간임

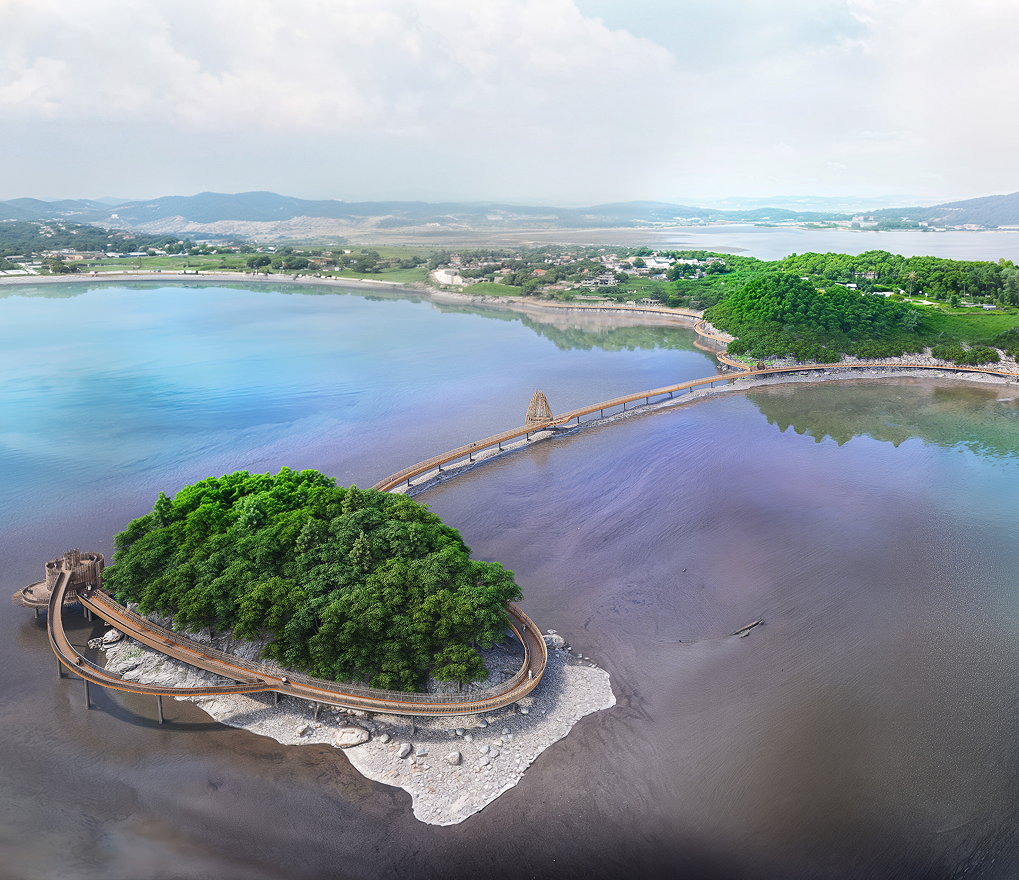

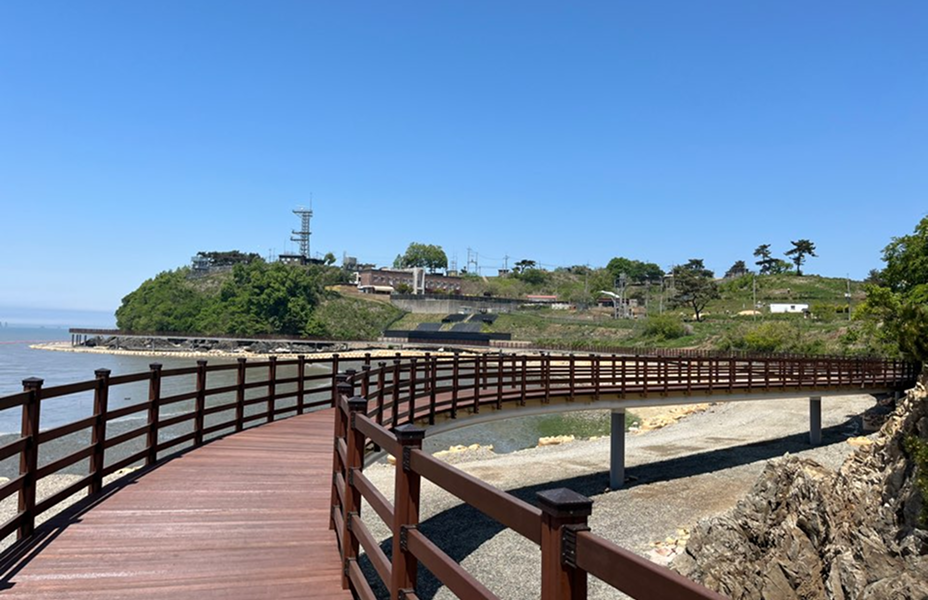

황금해안길 해상 지주식 인도교 전경 (L=2,530m B=2.25m)

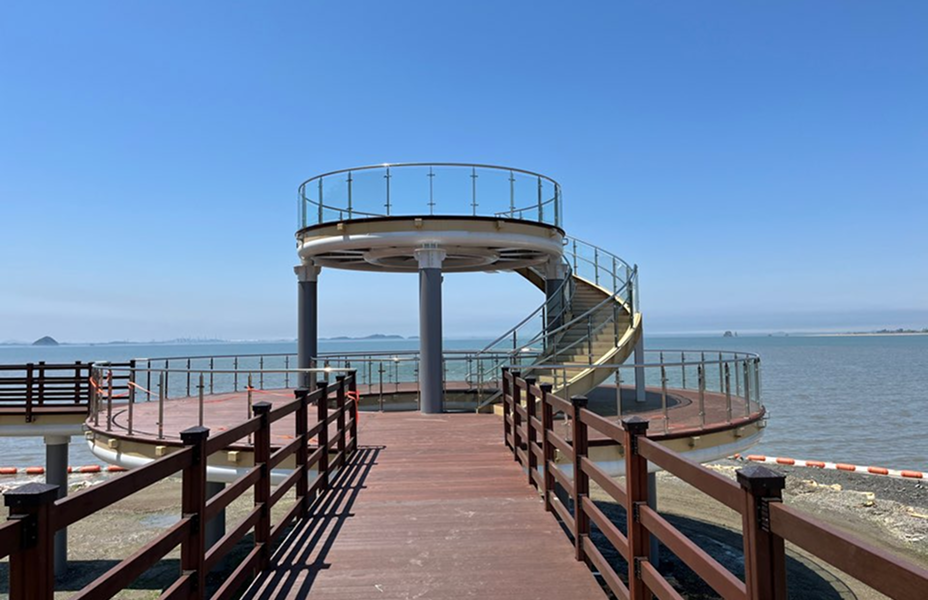

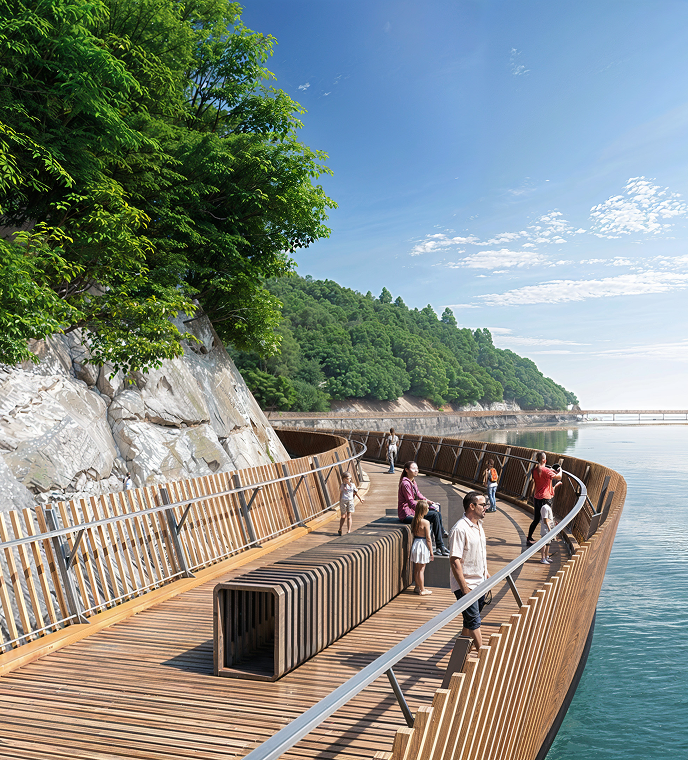

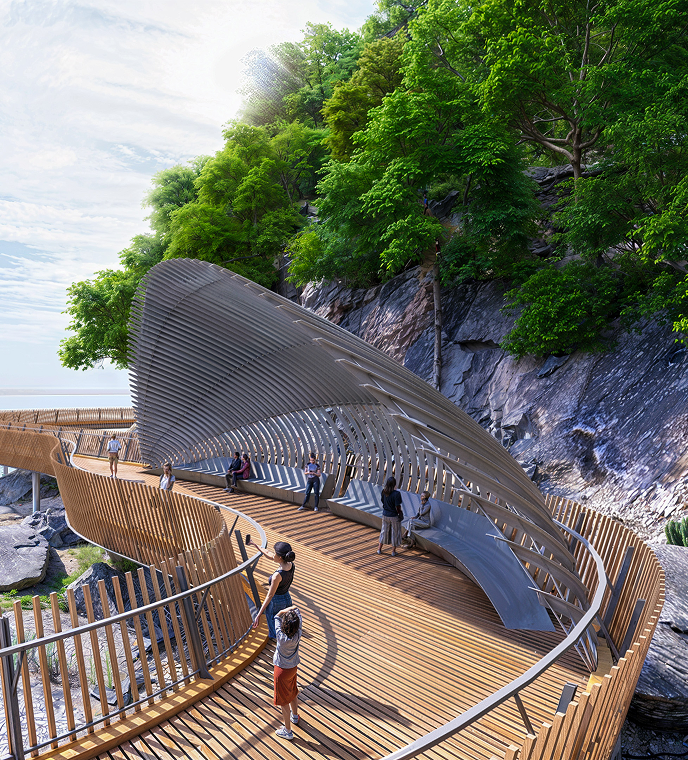

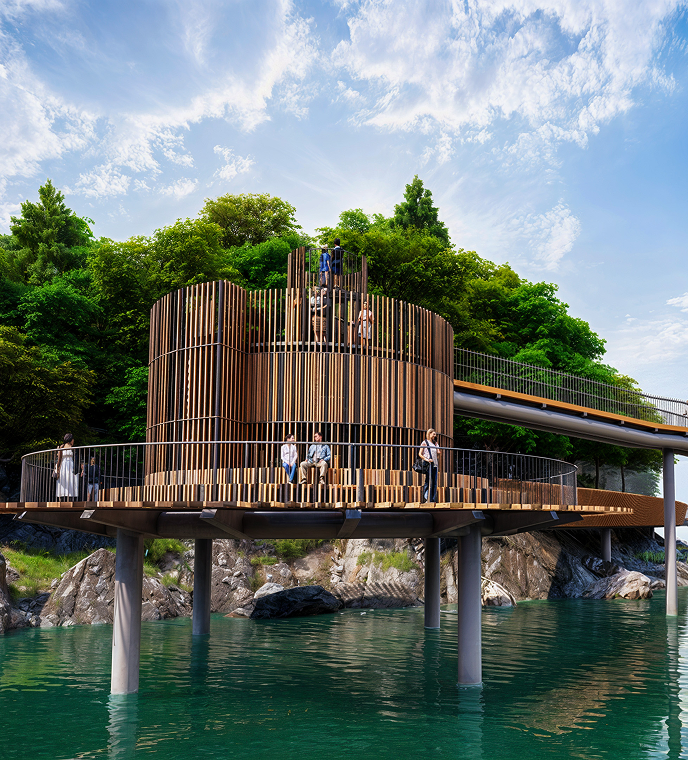

포토존 및 쉼터 전경

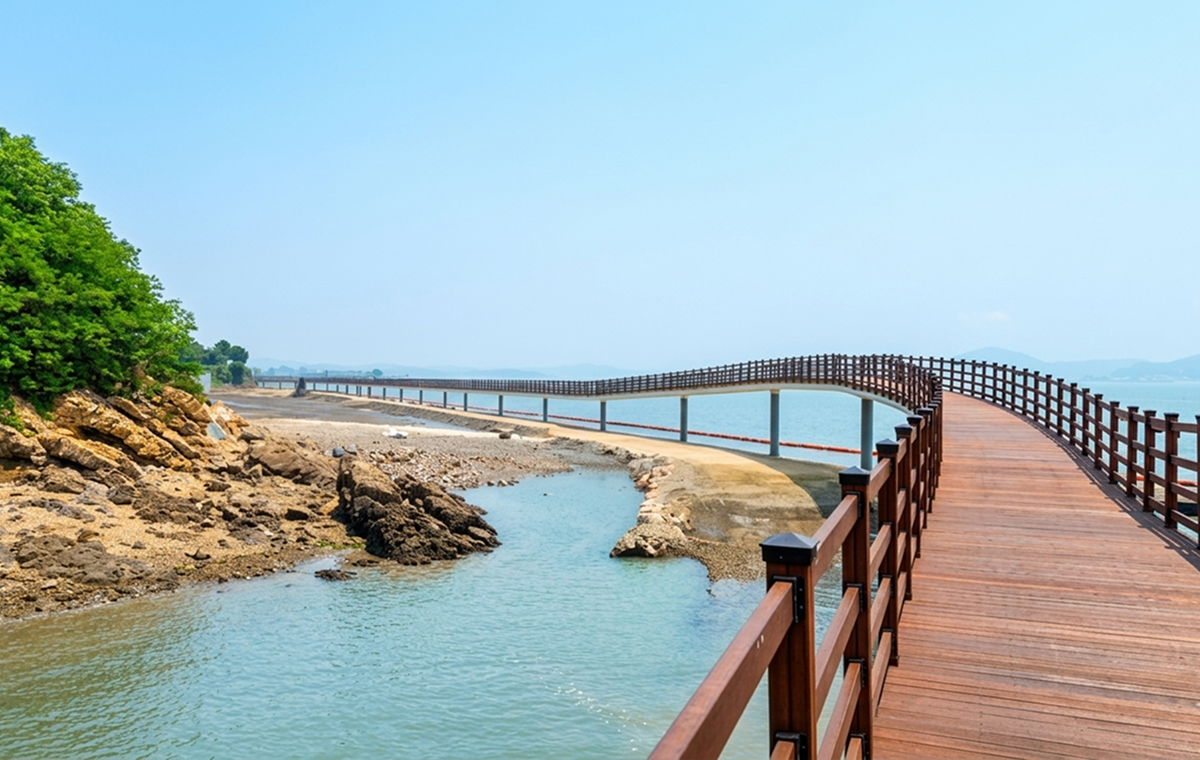

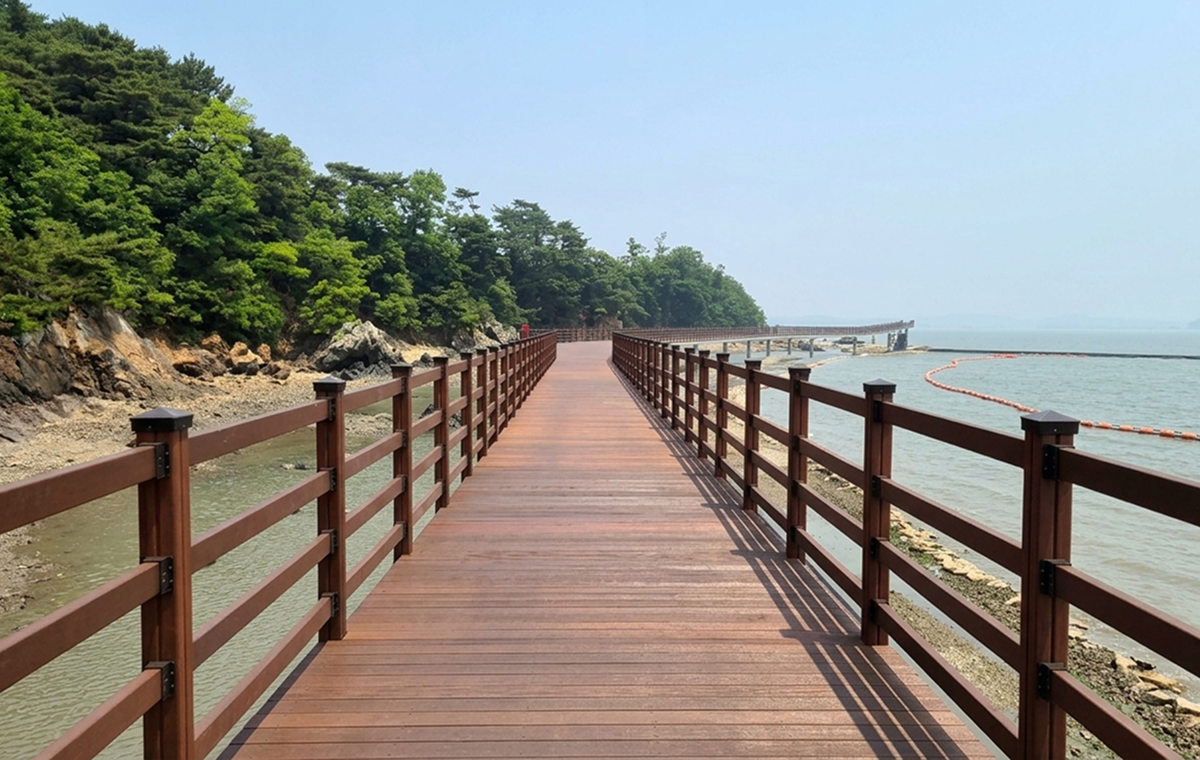

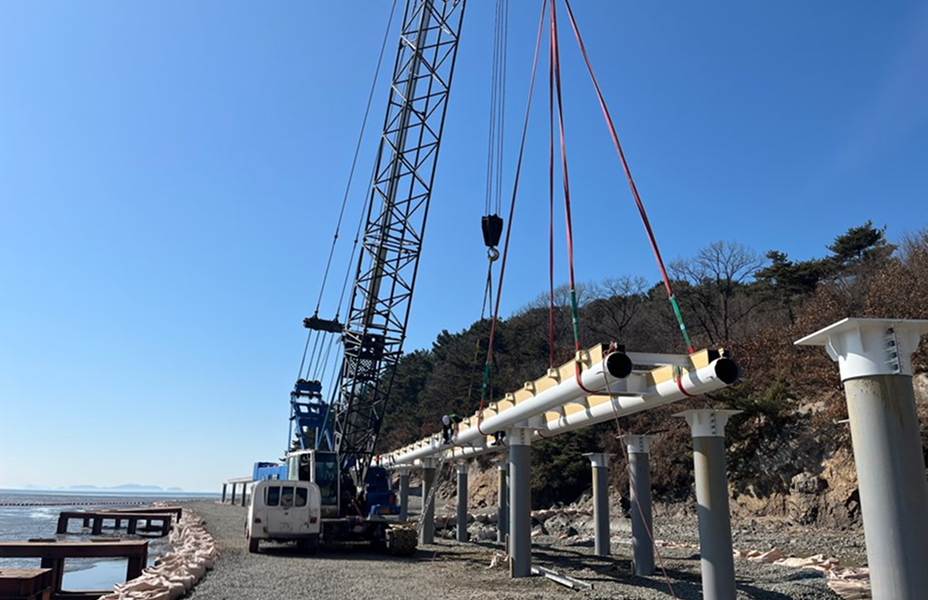

시공 전경

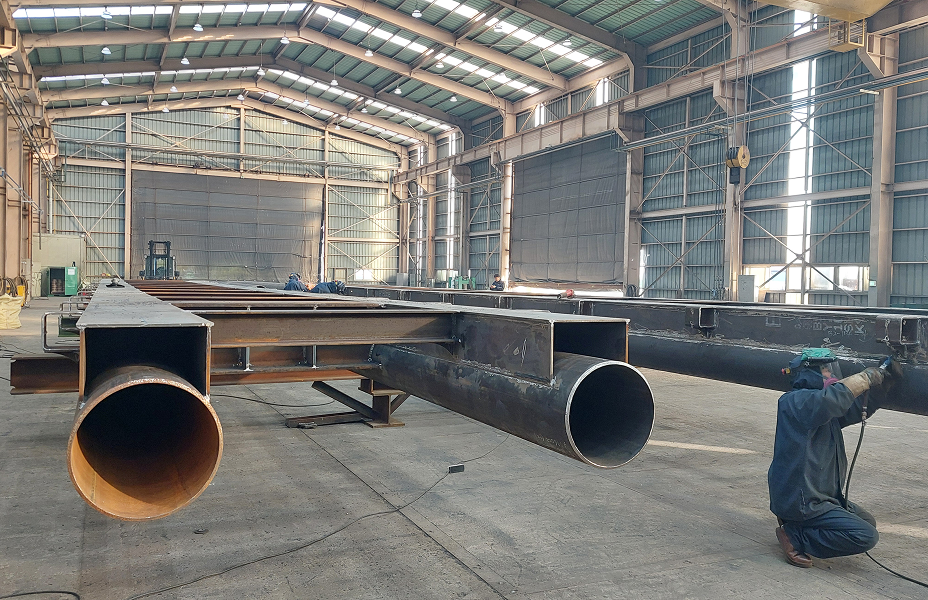

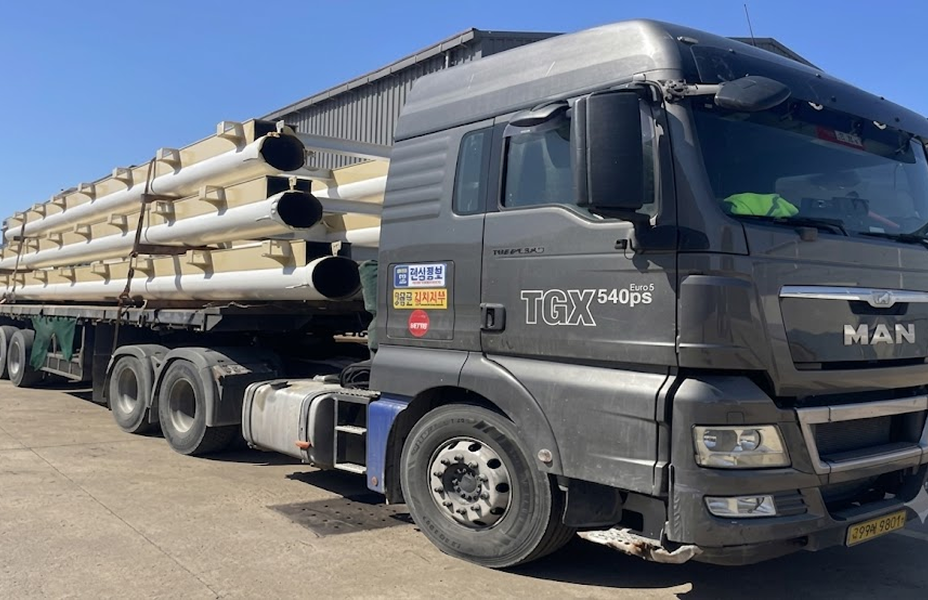

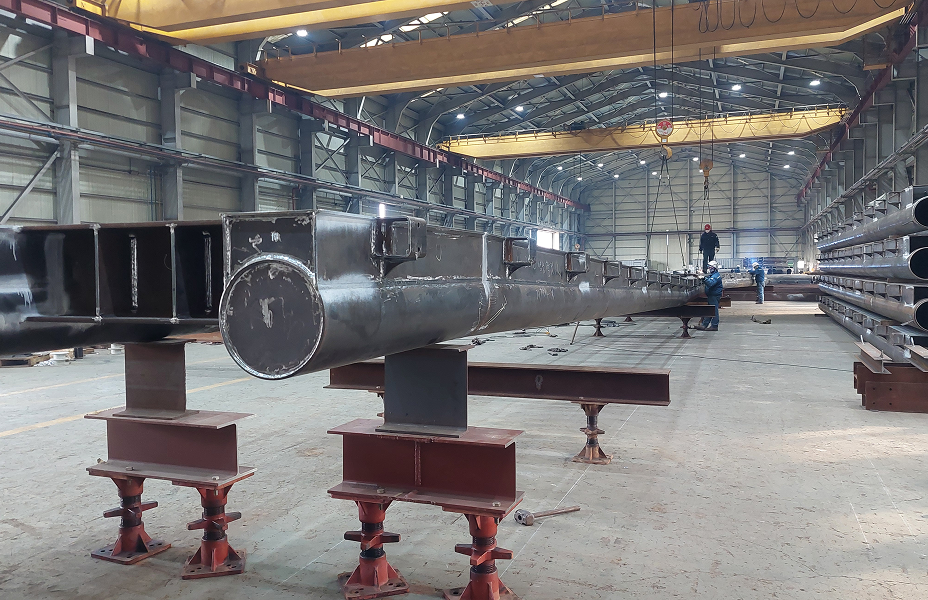

제작 및 시공

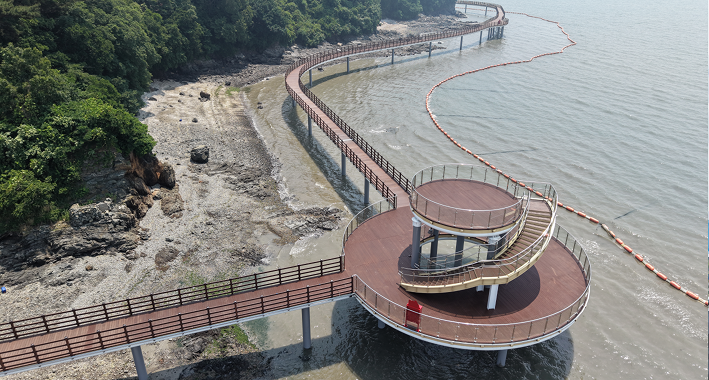

경관성

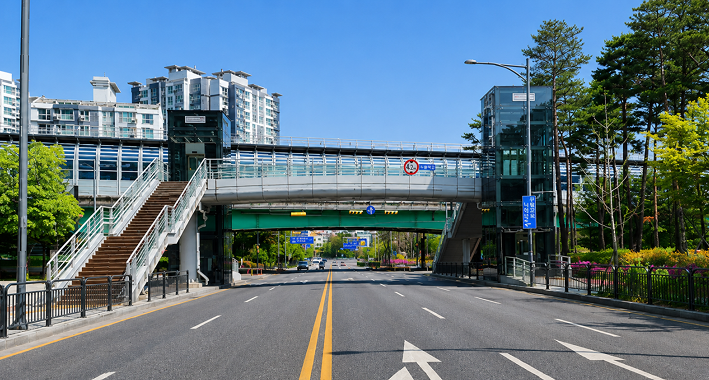

현장 전경
-
- 원형 단면 구조로 외관이 미려함
- 강관 밴딩 등으로 다양한 형상이 가능하여 조형성 우수
-
- 강구조로 다양한 조형물과 조합이 가능하여 주변 환경과 조화성 우수
- 다양한 색상으로 도장이 가능하여 지역 및 현장 특징에 맞춘 경관 디자인 가능
