말뚝
-

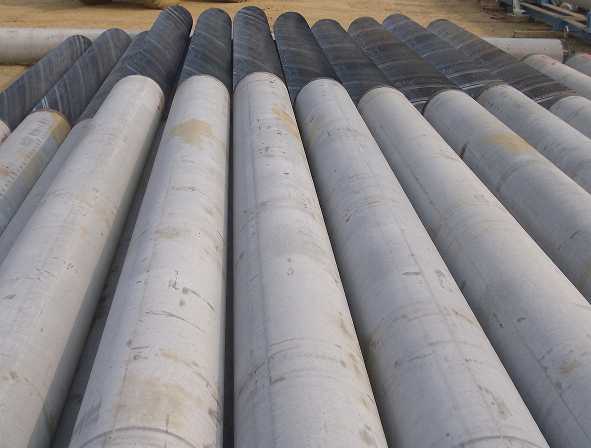

HCP 복합말뚝 설계 복합말뚝 관련 설계 구조계산, 수량, 내역 등 일괄 지원
-
말뚝 관련 컨설팅 시공 중 발생하는 문제점 및 대책 말뚝 관련 연구 및 컨설팅

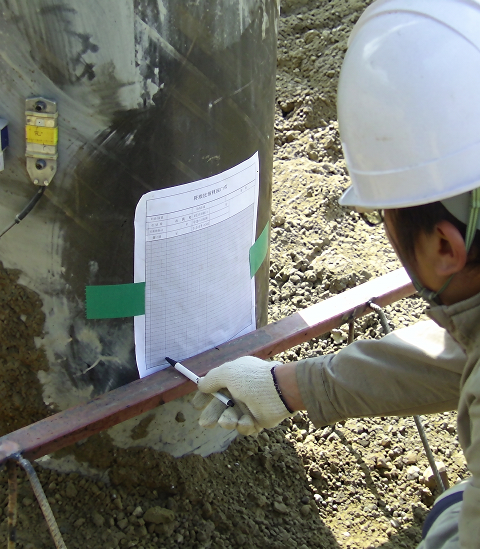

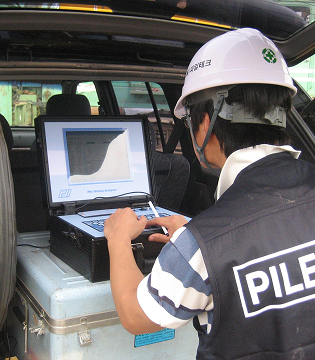

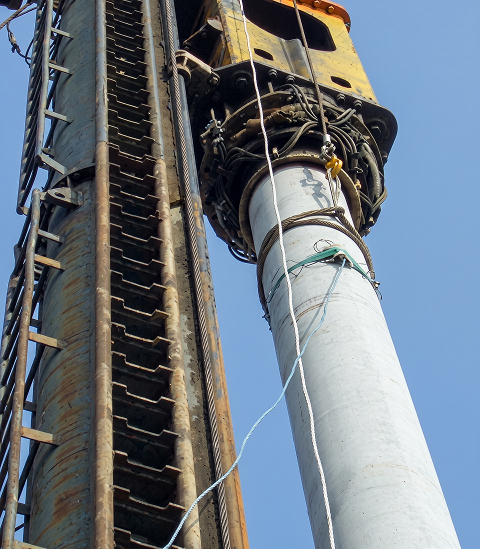

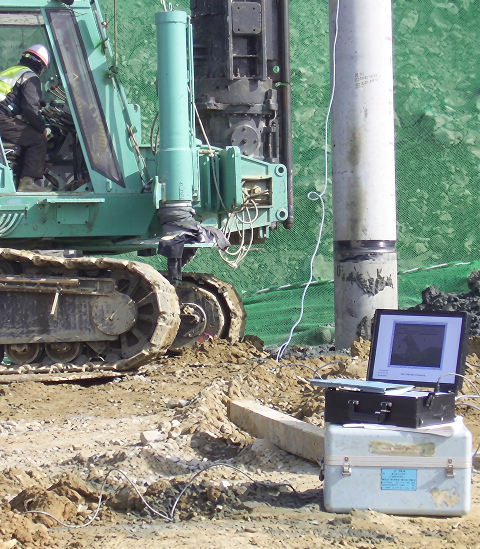

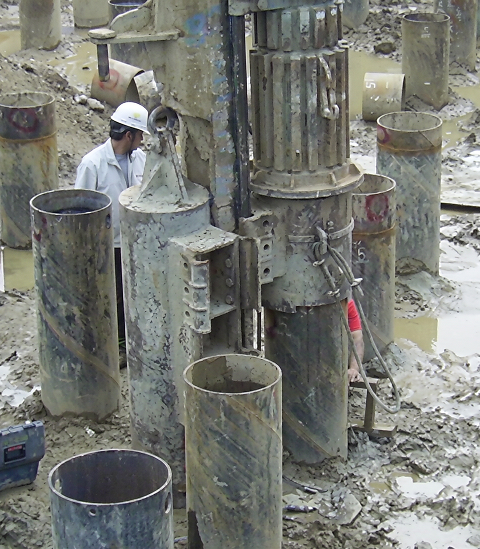

동재하 시험
-
EOID (End of Intial Driving) 항타와 병행하여 시험 항타응력, 장비효율, 지지력 평가 시공관리 기준 정립
Gauge 설치
항타
지지력 분석 -
Re Strike 시공 완료 후 시험 Set-up 효과, Relaxation 효과 확인 최종 지지력 평가
Gauge 설치
경타
지지력 분석 -
건전도 시험 EOID 시험과 병행 말뚝의 손상여부 등 건전도 확인

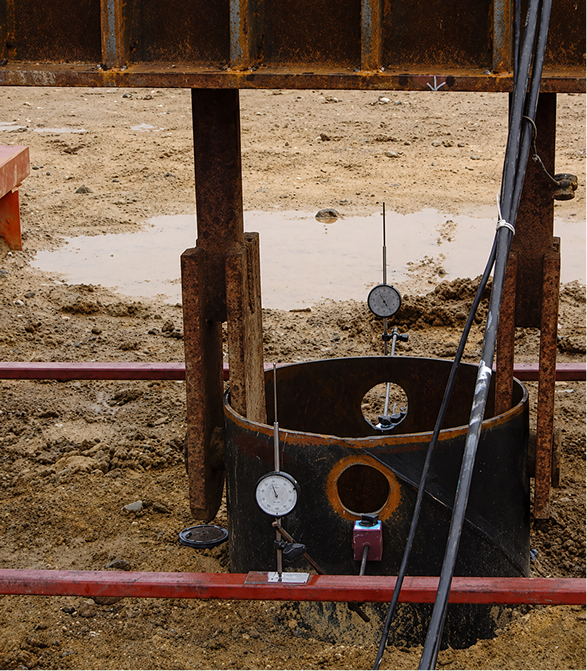

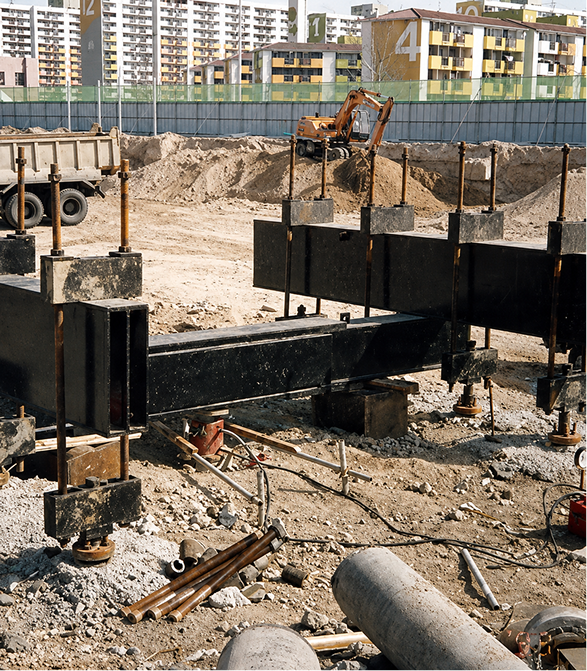

정재하 시험
-
연직재하시험 연직하중 재하 지지력 확인 실하중, 반력말뚝, 반력앵커 사용
실하중
반력말뚝
반력앵커 -

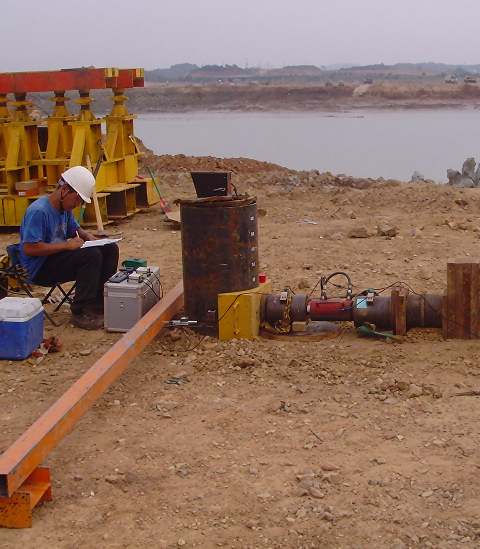

수평재하시험 수평하중 재하 지반 반력계수 산정 허용 수평지지력 산정
하중재하
하중재하
하중재하 -
인발재하시험 인발하중 재하정 인발저항력 산정 주면마찰력 확인
하중재하
하중재하
하중재하
공법 개요
- 말뚝 길이가 약 30m를 초과하는 매입 말뚝의 시공법으로 장비 교체 조합을 통해 안전성, 시공성 및 시공품질을 향상시킨 장 말뚝 시공법
- 공법비교
-

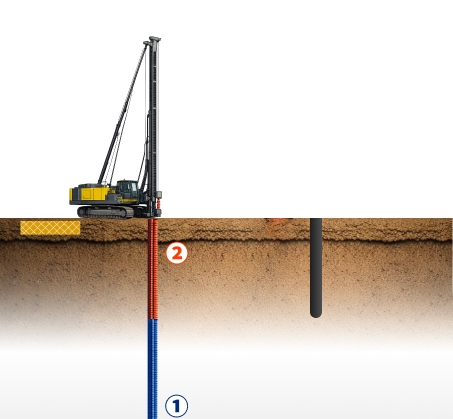

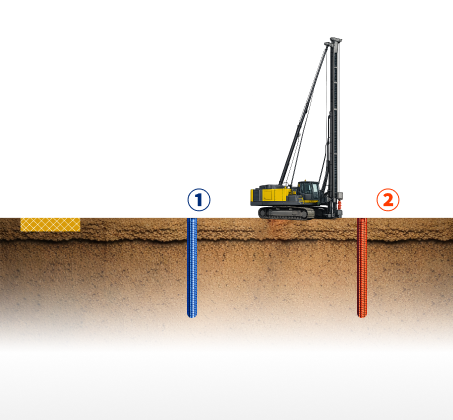

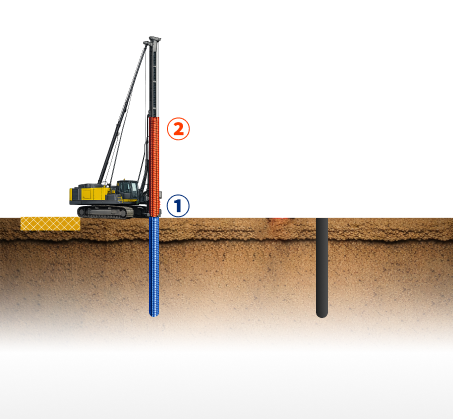

기존공법 개요
- 장비 이동, 케이싱 및 스크류 연결, 케이싱 및 스크류 상승 등의 작업공정 증가로 인해 시간이 과다하게 소요되어 굴착장비 슬라임이 발생
- 말뚝이 슬라임층에 놓이게 되어 안전성 확보가 어려우며 지지력 저하 가능성이 커짐
- 전체 시공시간이 길게 소요되어 시공품질 저하 및 공사비 상승

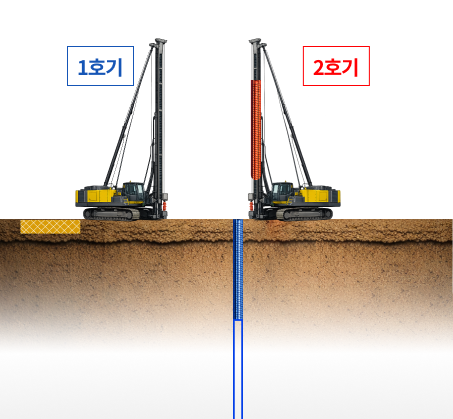

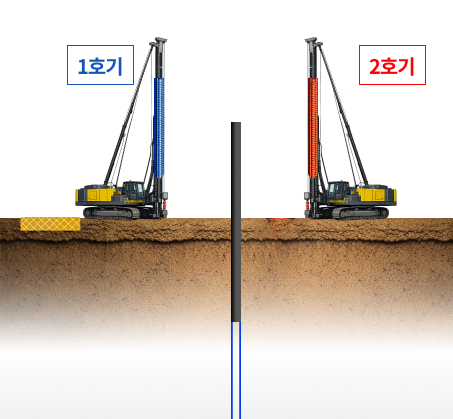

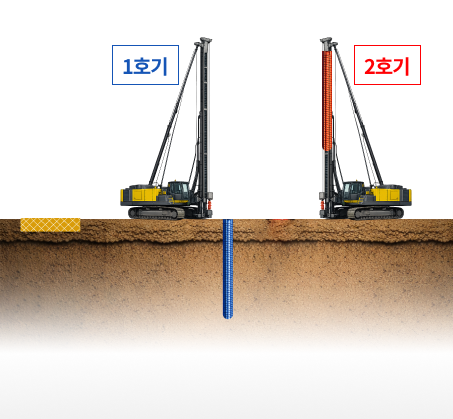

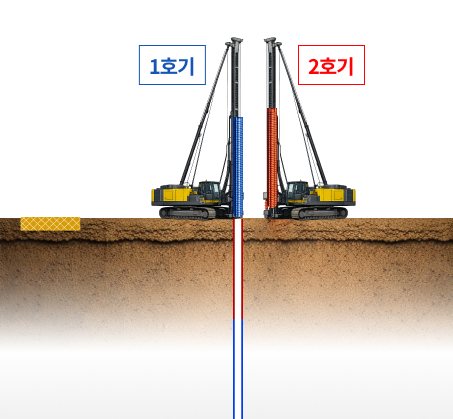

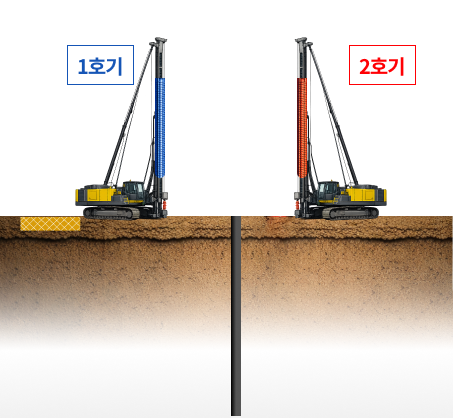

개선공법(DMA공법) 개요
시공 실적
| 발주처 | 공사명 | 말뚝길이 |
|---|---|---|
| 익산지방국토관리청 | 중군-진정 도로건설공사 | 42m |
| 한국수자원공사 | 시화 MTV 1,2공구 | 48m |
| 한국수자원공사 | 시화조력발전소 전망대 | 51m |
| 인천경제자유구역청 | 송도 생활폐기물 처리시설 | 47m |
말뚝시공 길이
| 구분 | 리더길이 | 시공가능 길이 |
|---|---|---|
| DH508-105M | 33m | 25m |
| DH558-110M | 33m | 25m |
| DH608-120M | 33m | 25m |
| DH658-135M | 36m | 28m |
| DH758-160M | 39m | 31m |
