HCP 복합말뚝

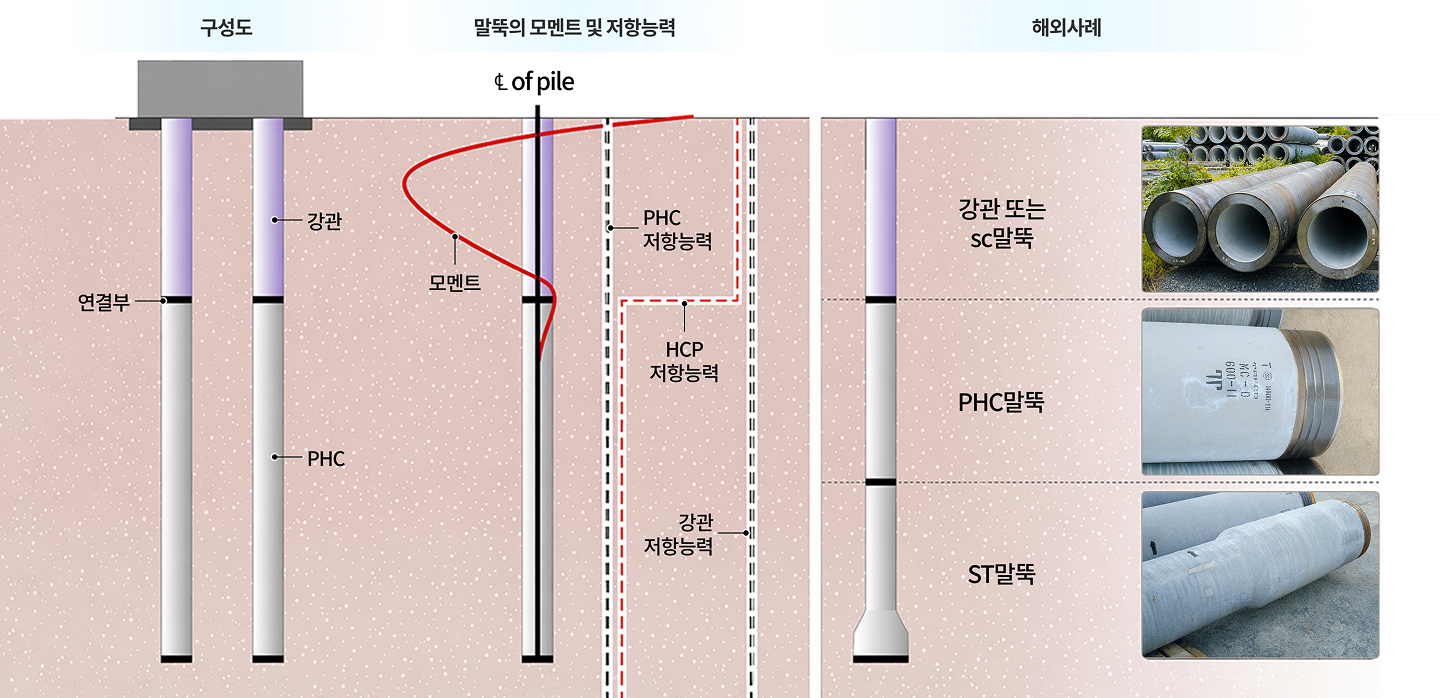

공법 개요
- 말뚝의 상부는 수평력 및 모멘트 저항 능력이 우수한 강관말뚝을 사용하고,
하부는 축하중을 지지할 수 있는 PHC말뚝으로 구성하여 안전성과 경제성 확보

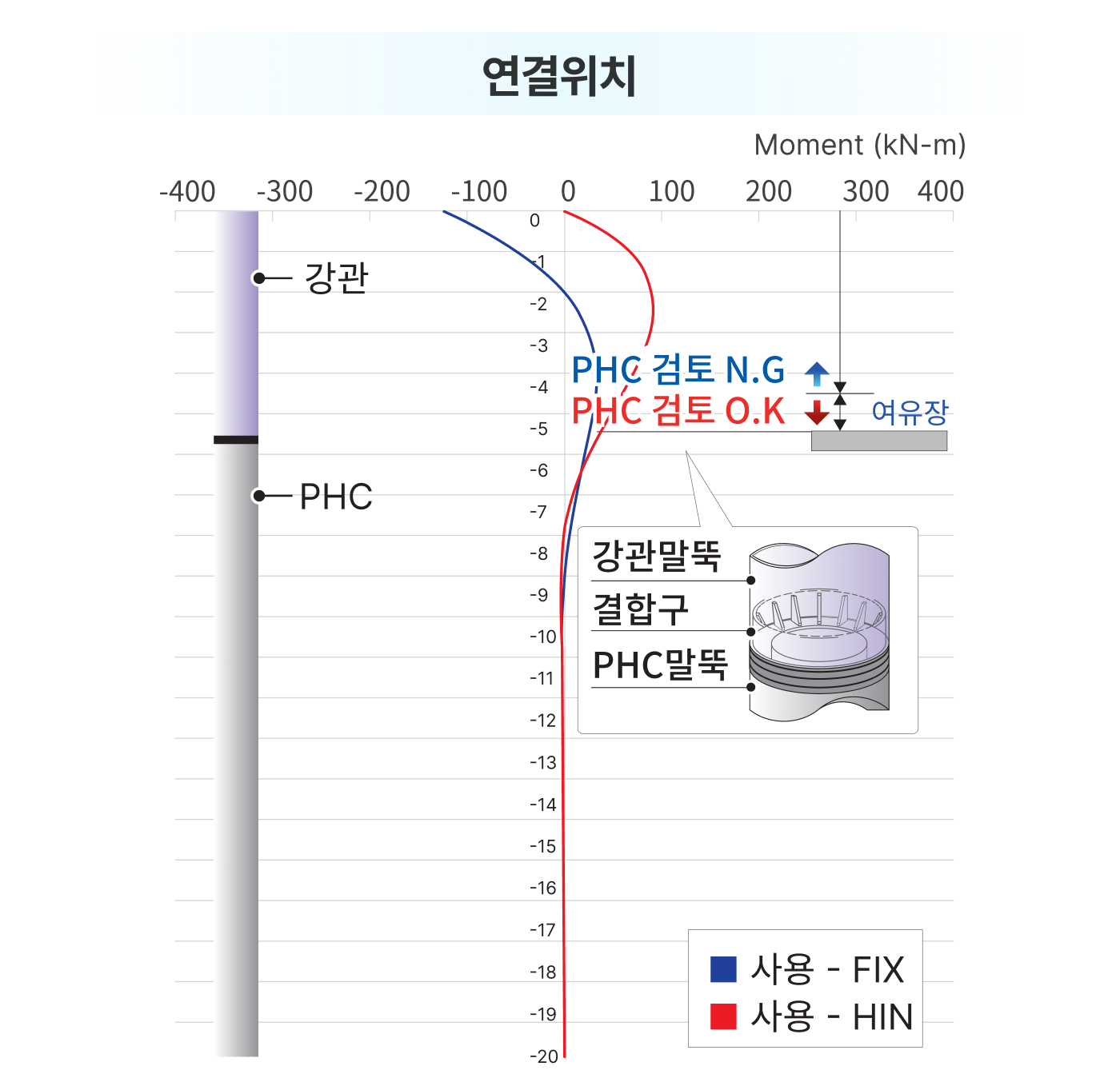

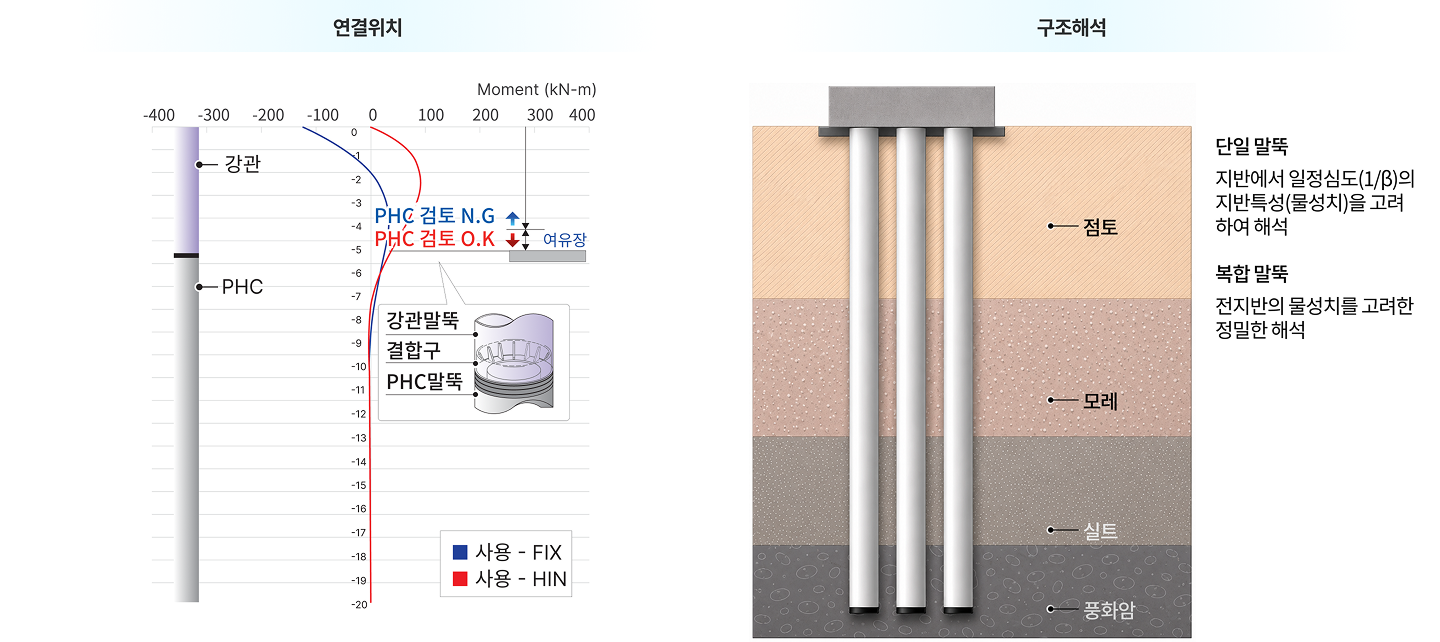

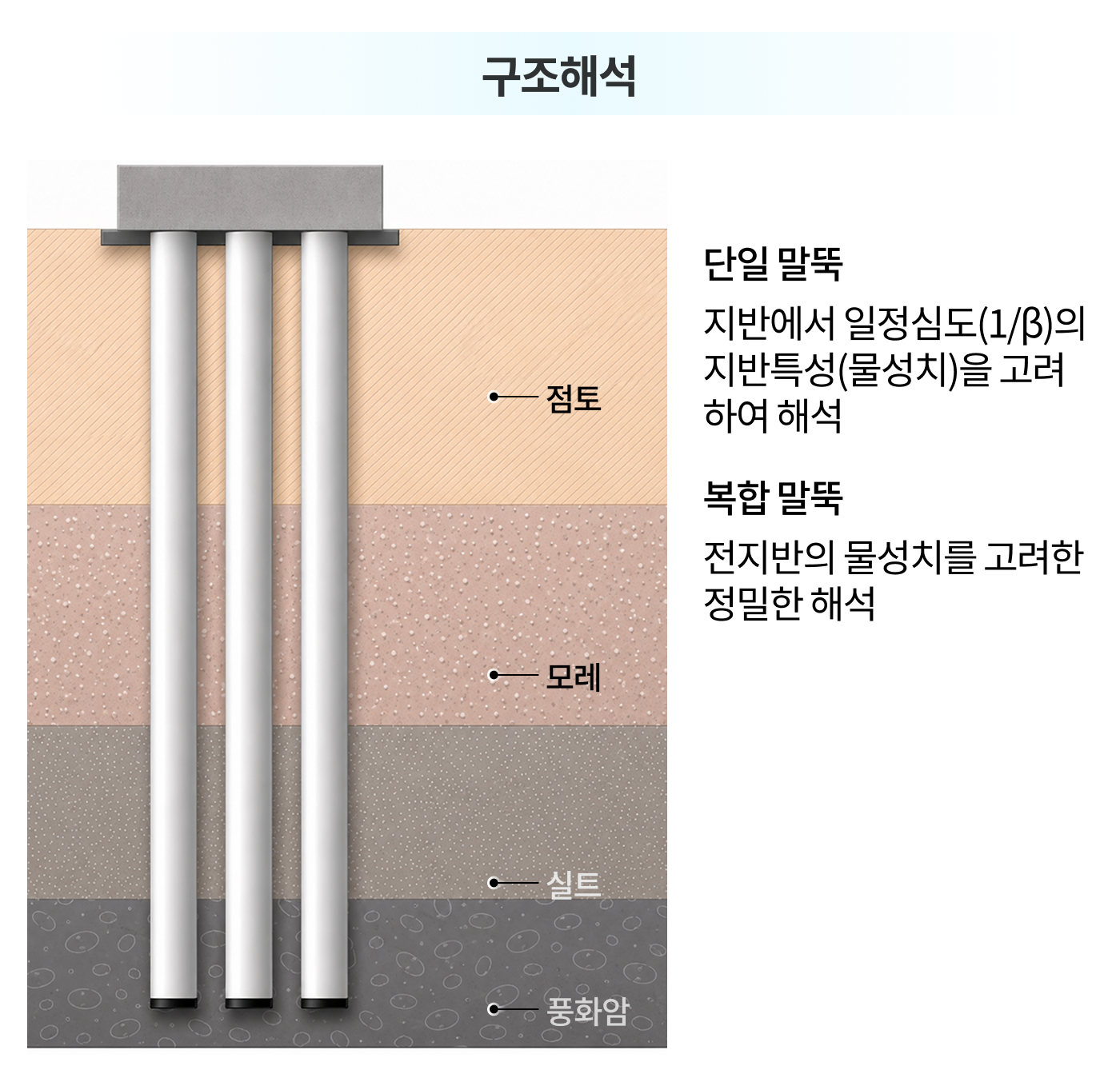

구조해석

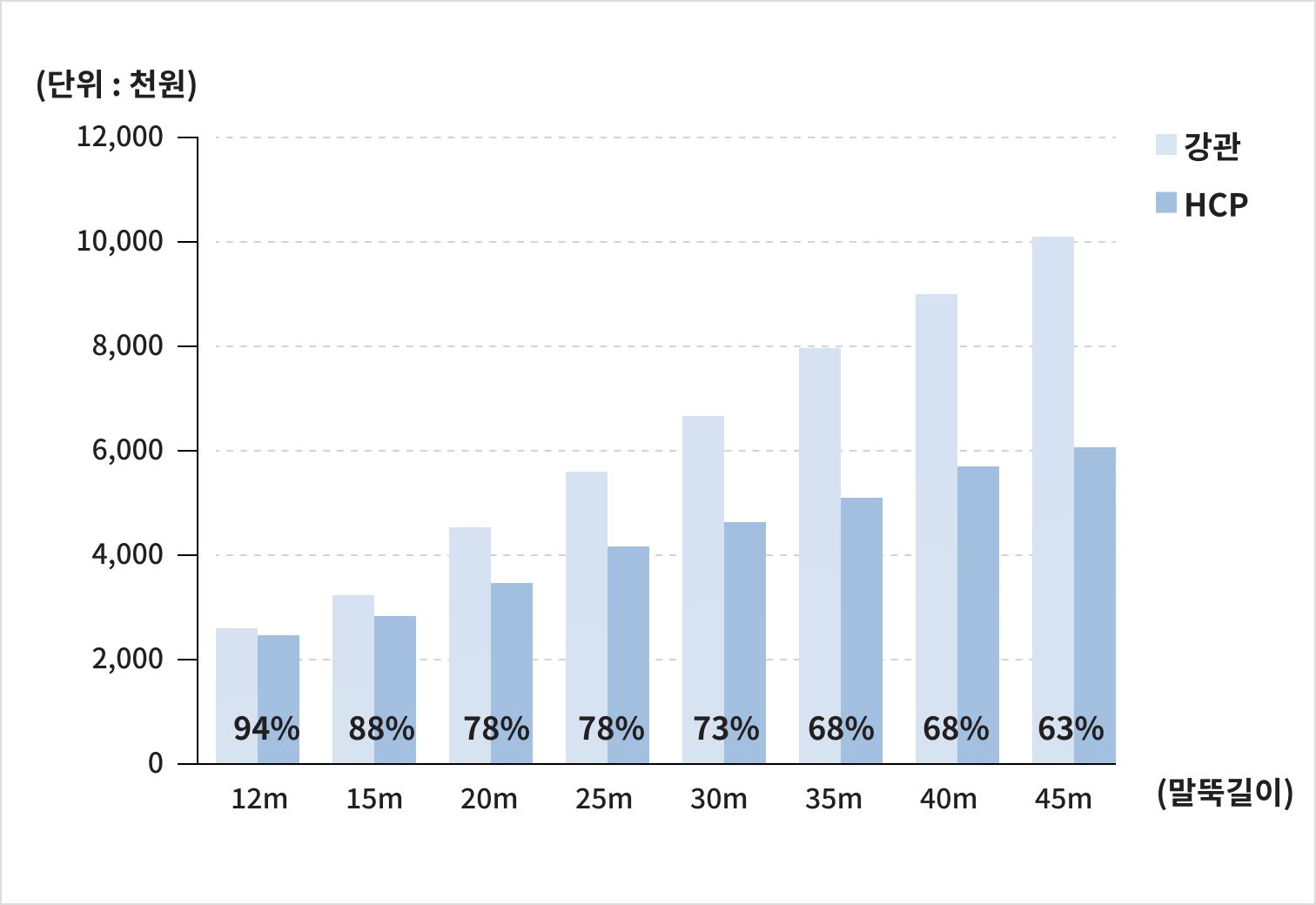

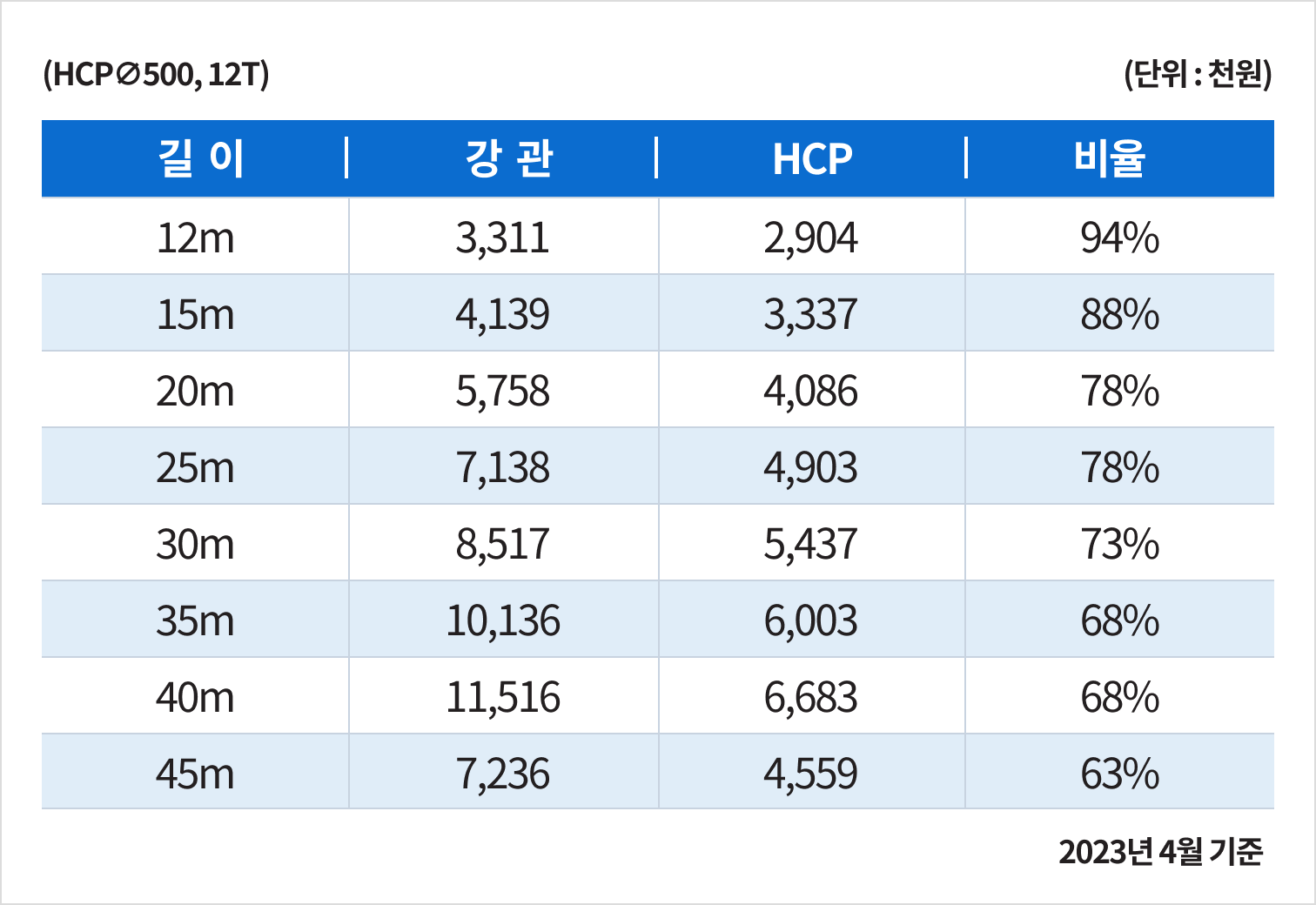

경제성
HCP 복합말뚝 제작
제작 개요
-
공장
-
현장
- 물리적(유압기 사용)으로 결합구 강결한 후 현장 반입
- 실제 심도에 맞게 PHC 규격 결정하여 현장 제작
- 연결부 비파괴 검사로 품질 확인
제작 순서
-

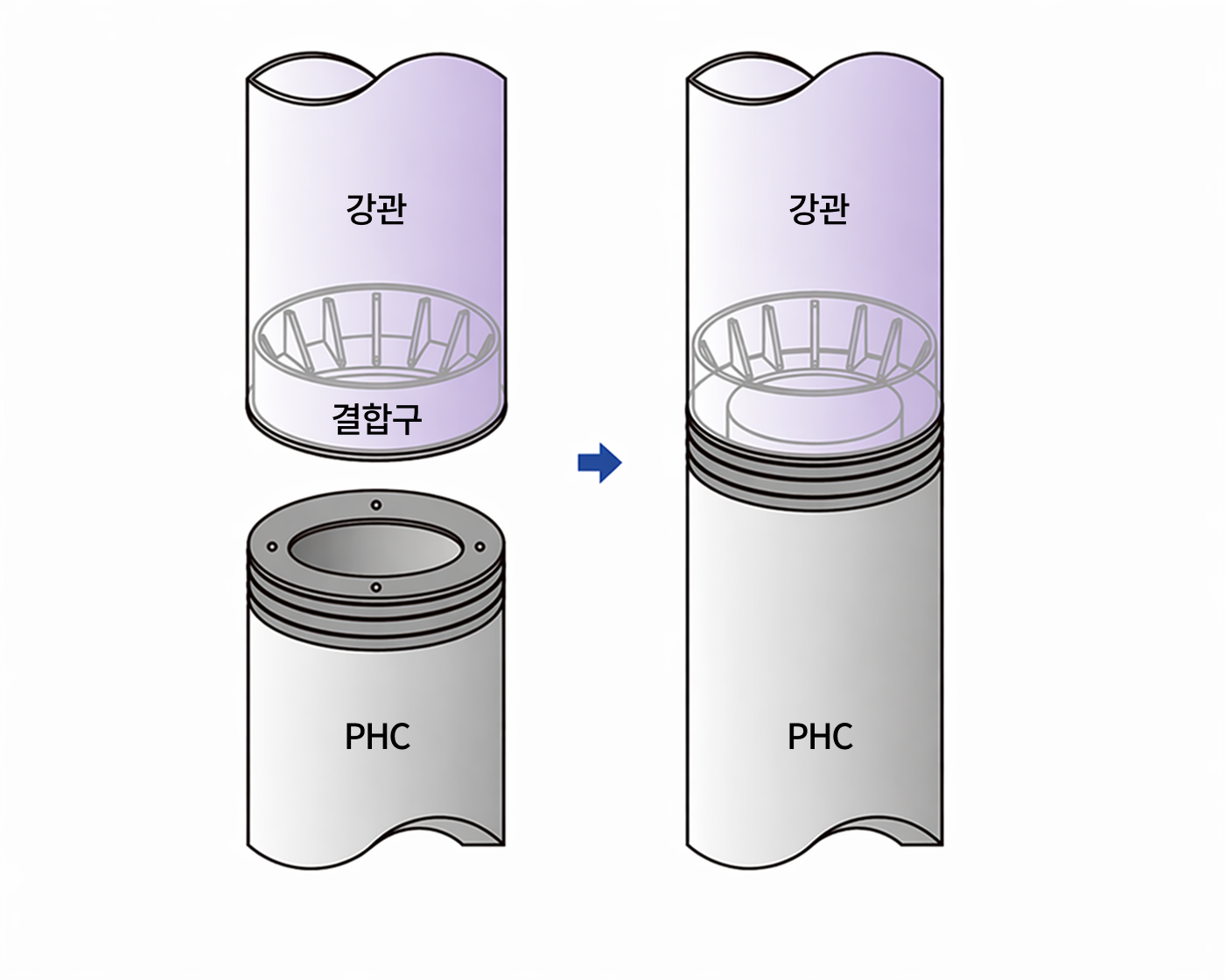

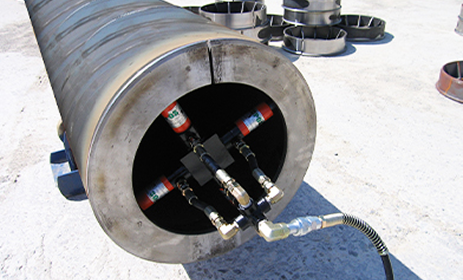

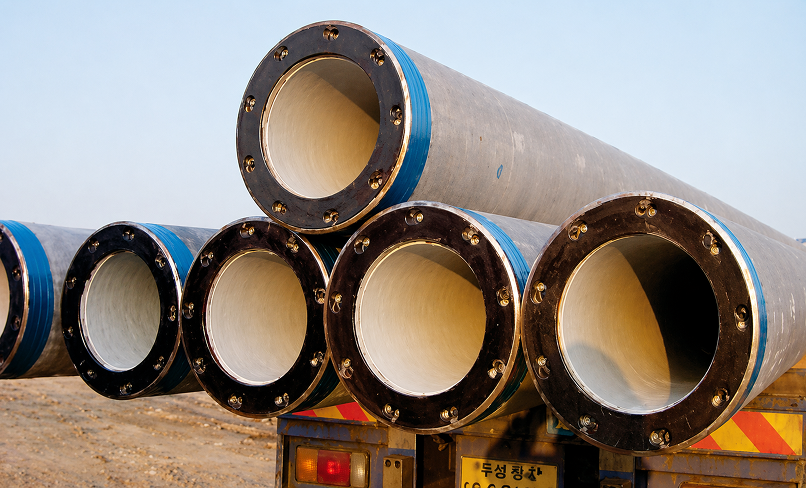

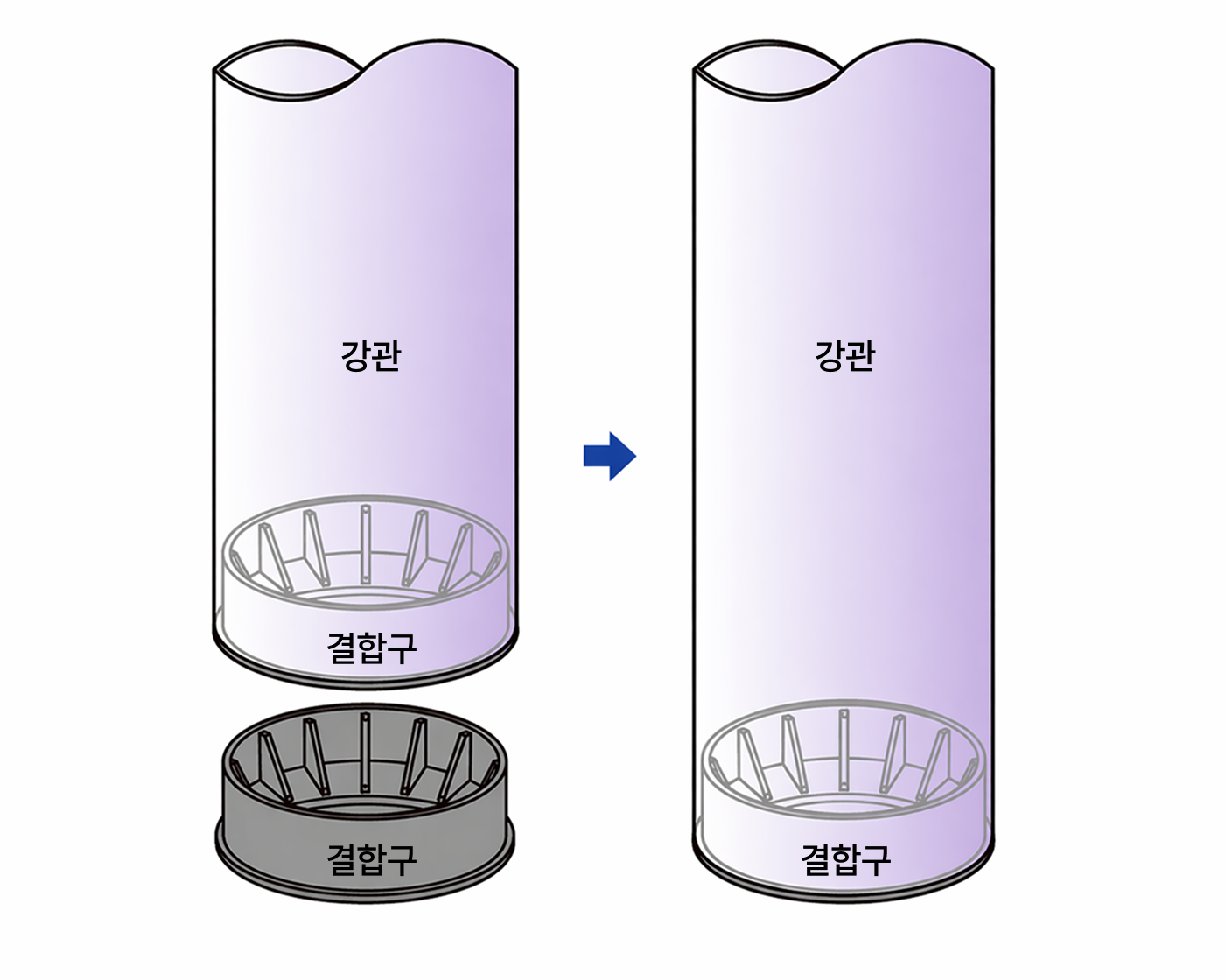

① 결합구 밀착
-

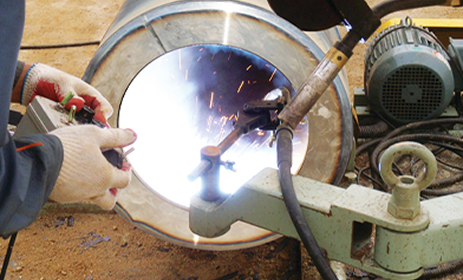

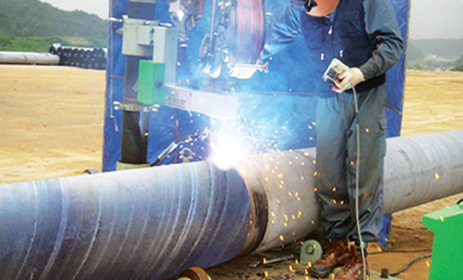

② 결합구 용접
-
③ 말뚝 운반
-
④ 강관 + PHC 연결
-

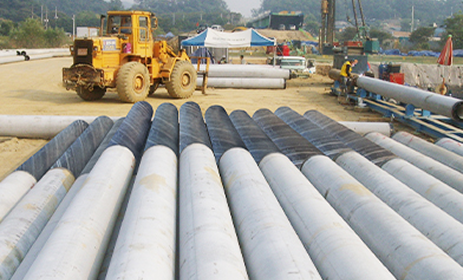

⑤ 제작 완료
-

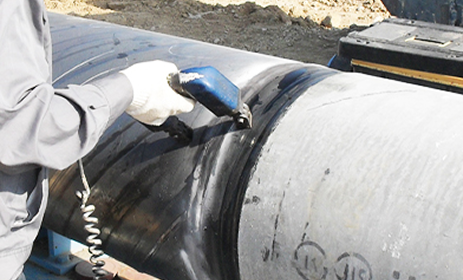

⑥ 비파괴 검사
HCP 복합말뚝 시공
시공 시 유의사항
- 구조해석으로 요구된 강관 필요 길이 확보 필수
- 복합말뚝 시공은 세밀한 현장관리 필요 → 복합말뚝 전문가 현장 상주
시공 순서
-

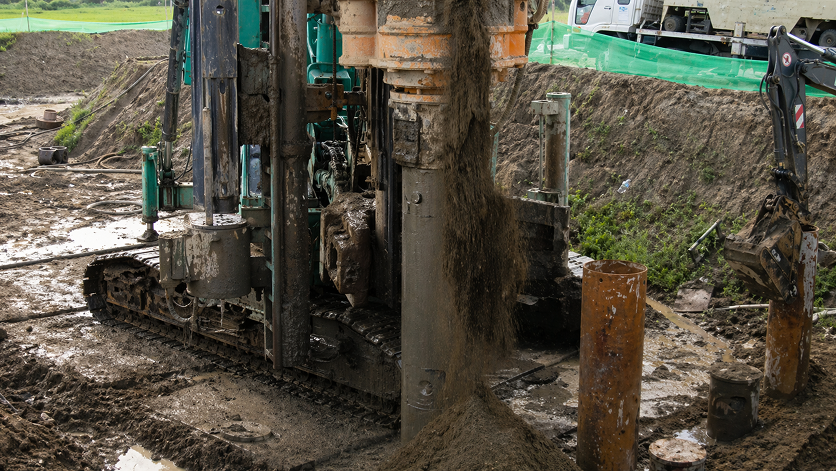

① 굴착
-

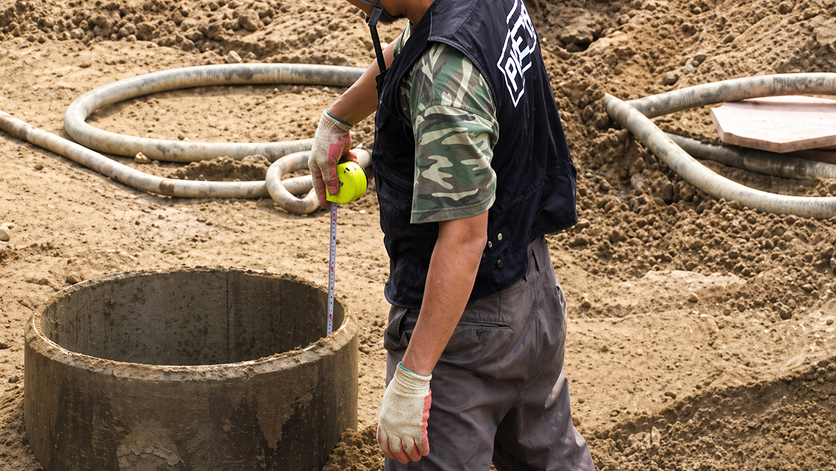

②심도/슬라임 확인
-

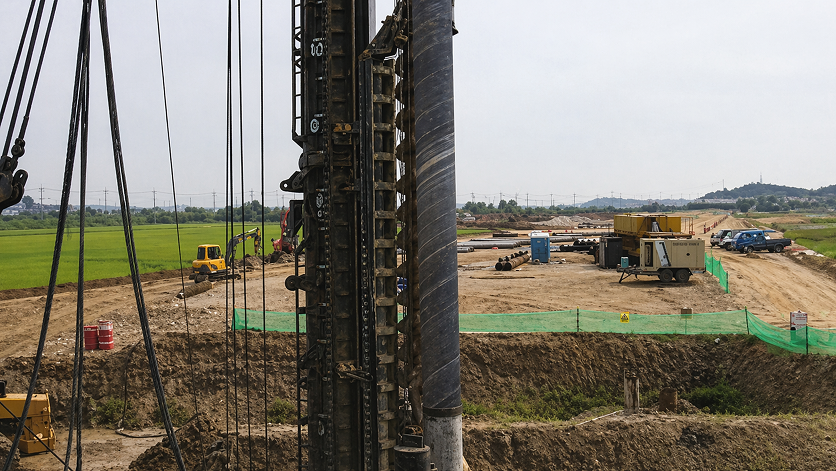

③ 말뚝 건입
-

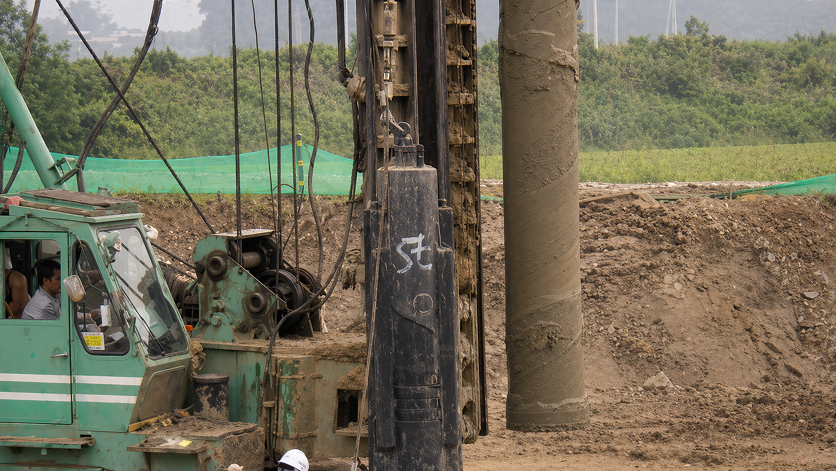

④ 경타
-

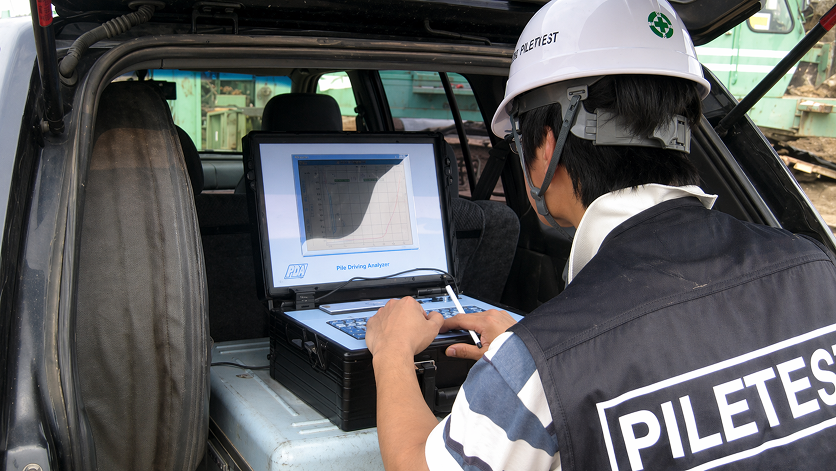

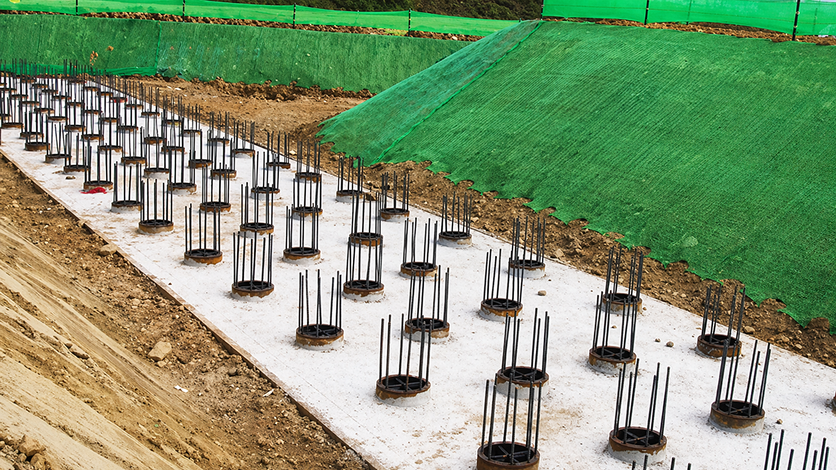

⑤재하시험
-
⑥시공완료

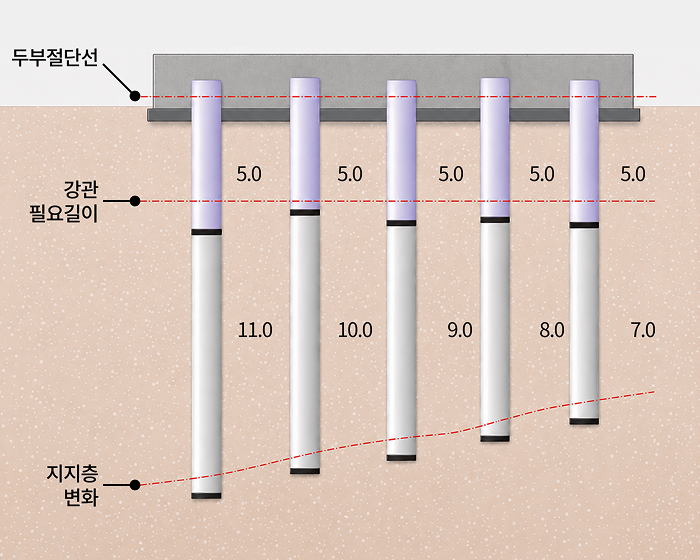

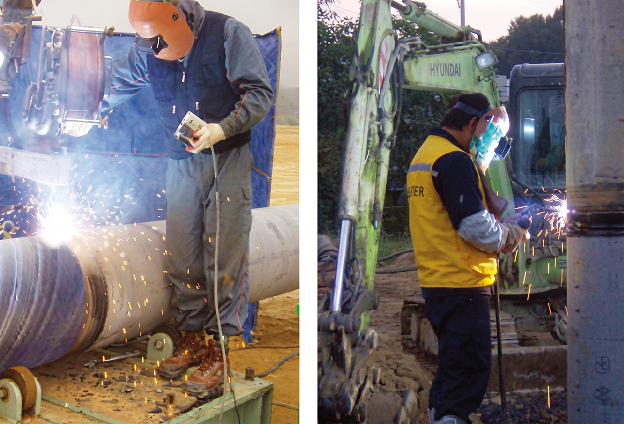

심도 변화
-
-
- 시공 시 지지층 변화로 말뚝 심도 변화 발생
- 말뚝 심도 변화 시 대응 용이
→ KS 규격 PHC 사용 (전국 20여 개 공장 생산)
→ 공기단축, 자재 손실 최소
시공 실적
| 구분 | 공사명 | 발주처 |
|---|---|---|
| 국도 | 토당~원당 도로 건설공사 등 | 국토교통부 |
| 고속도로 | 장흥~광양간 건설공사 등 | 한국도로공사 |
| 철도 | 호남고속철도 건설공사 등 | 한국철도시설공단 |
| 공기업 | 영종도하늘도시 개발사업 등 | 한국토지주택공사 |
| 낙동강 살리기 20공구 건설공사 등 | 한국수자원공사 | |
| 새만금방수제 건설공사 등 | 한국농어촌공사 | |
| 고양축열조 증설 건설공사 등 | 한국지역난방공사 | |
| 지자체 | 감전1지구 상습침수지 정비공사 등 | 부산광역시 |

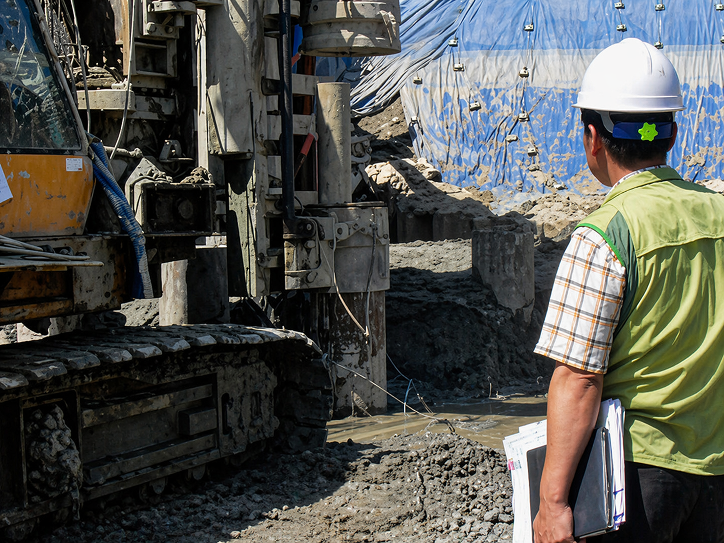

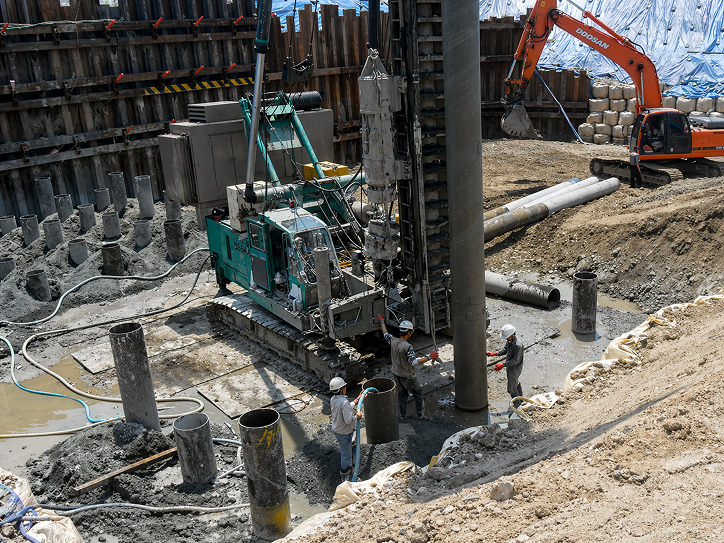

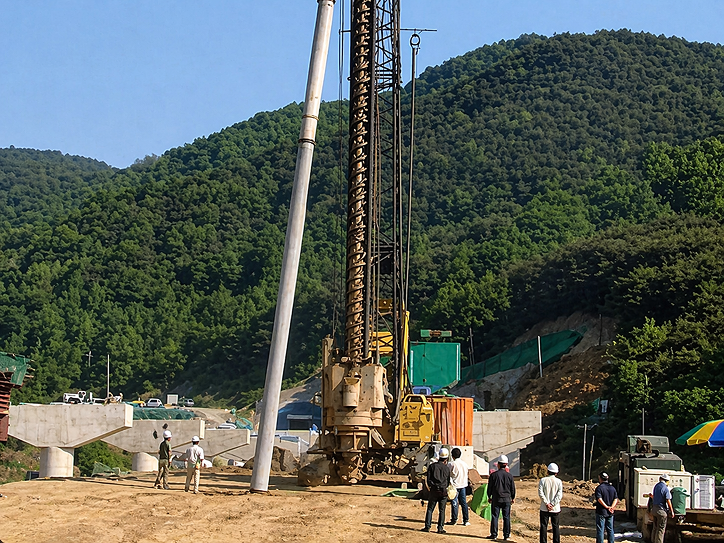

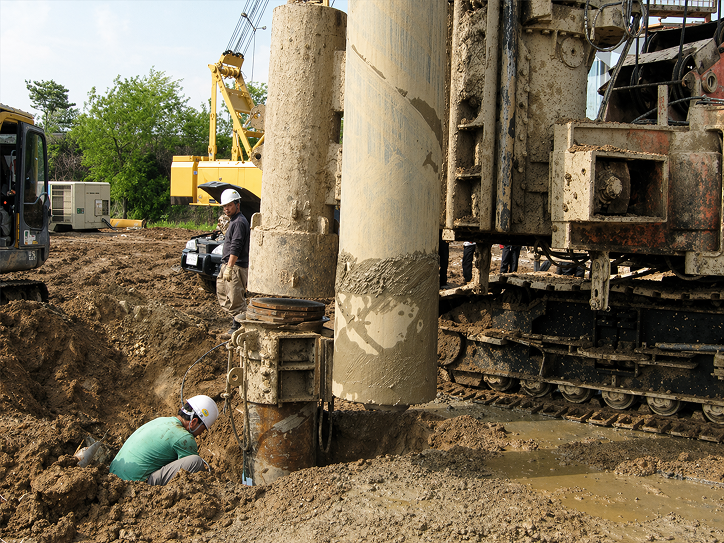

시공 사진
말뚝시공

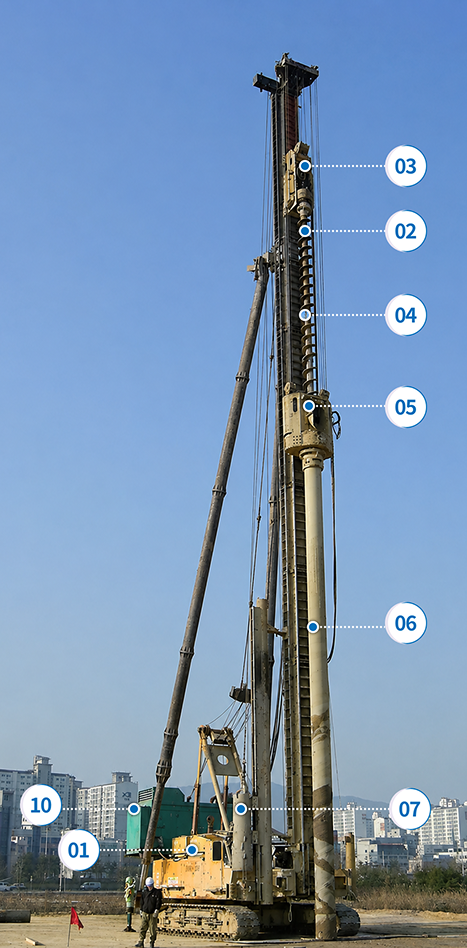

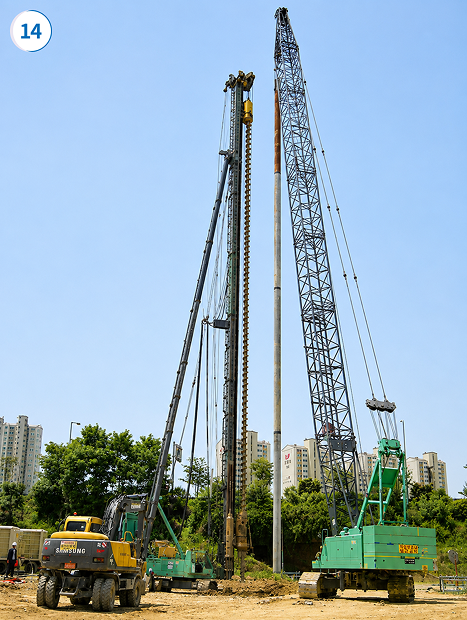

매입공법 장비 구성
| 장비명 | 용도 | 장비명 | 용도 |
|---|---|---|---|

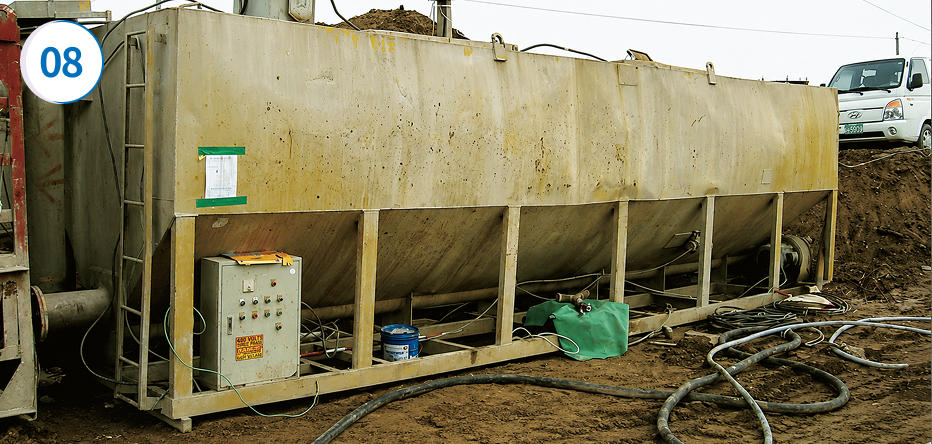

| ① 항타전용기 | 장비본체 | ⑧ 사이로 | 시멘트 보관 |

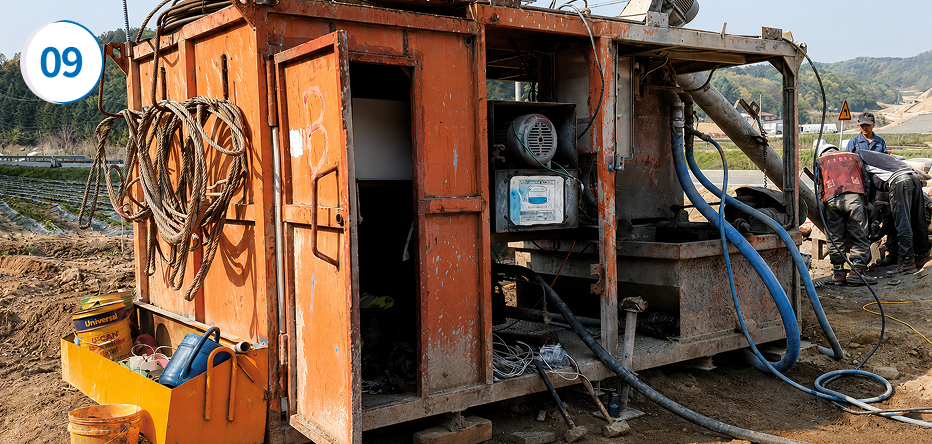

| ② 리더 | 오거, 스크류 장착 | ⑨ 플랜트 | 시멘트 그라우팅 믹싱 |
| ③ 센터오거 | 스크류 회전 | ⑩ 발전기 | 전력 공급 |

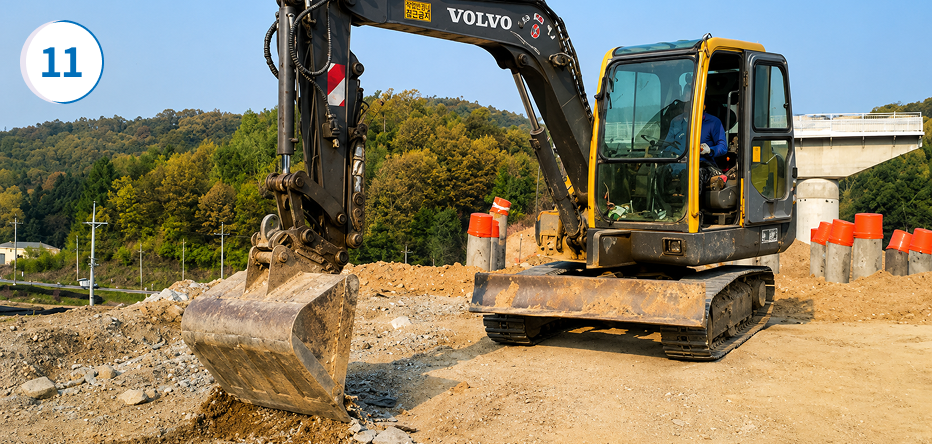

| ④ 스크류 | 지반 굴착 | ⑪ 백호 | 잔토 처리 |

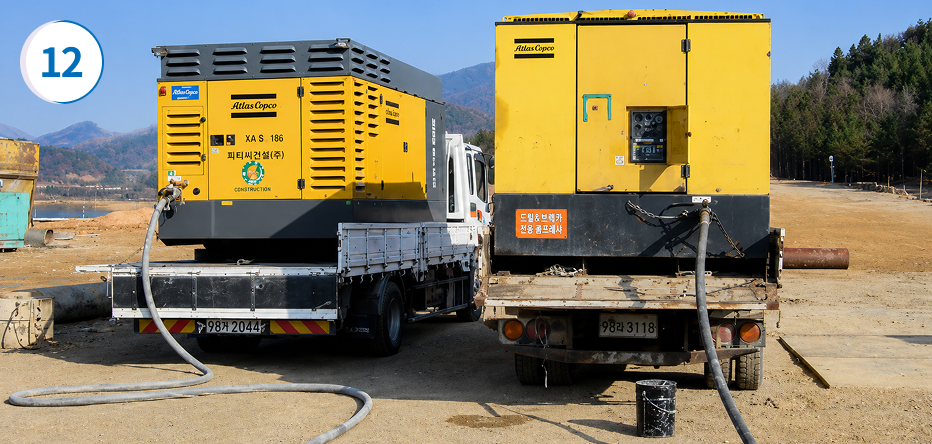

| ⑤ 외부오거 | 케이싱 회전 | ⑫ 콤프레샤 | 압력분사 |

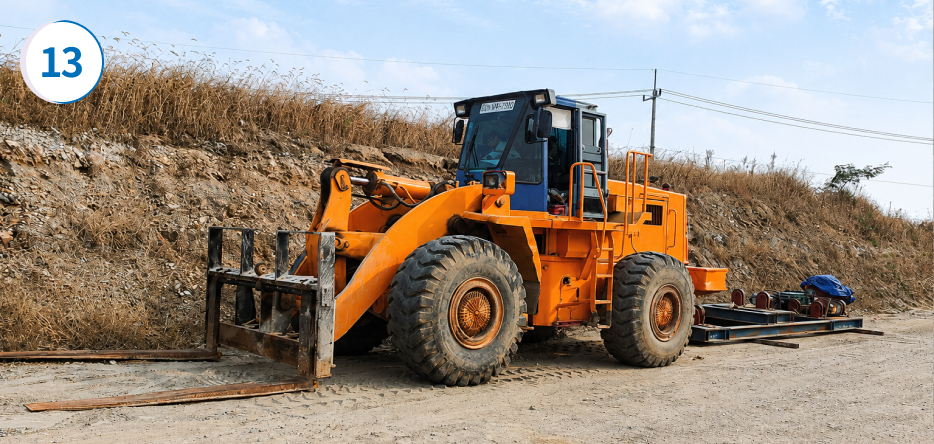

| ⑥ 케이싱 | 공벽 유지 | ⑬ 페이로더 | 말뚝 운반 |
| ⑦ 해머 | 말뚝 경타 | ⑭ 서비스 크레인 | 말뚝 건입 |
