공법개요
- 말뚝길이가 약 30m를 초과하는 매입말뚝의 시공법으로 장비2대 조합을 통해 안전성, 시공성 및 시공품질을 향상시킨 장말뚝 시공법
- 공법비교
| 구분 | 기존공법 | 개선공법(DMA공법) |
|---|---|---|
| 사진 | 천공기 1대(케이싱+스크류연결) | 천공기 2대 |
| 기체중량 | 지원을 초과하는 리더장착 → 전도사고 | 제원에 적합한 리더장착 → 안전시공 |
| 최대중량 | 시공속도 늦음 → 1일 4공 시공 | 시공속도 빠름 → 1일 8공 시공 |
| 리더길이 | 굴착공내 슬라임 발생 → 지지력 미달 | 슬라임 발생 최소화 → 지지력 충족 |
기존공법 개요

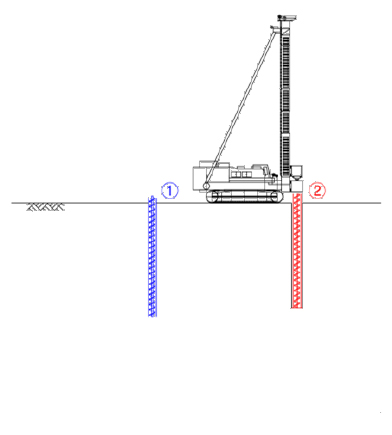

① 1번 스크류 굴착 →
분리 → 2번 위치로 이동

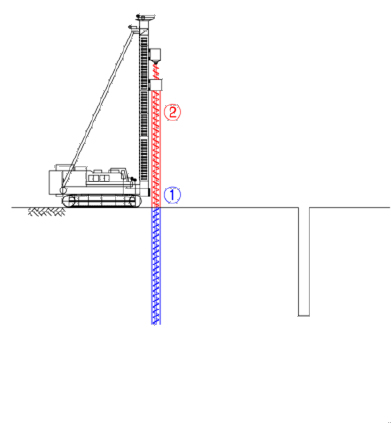

② 2번 케이싱 연결 →
스크류 상승 → 1번 위치로 이동

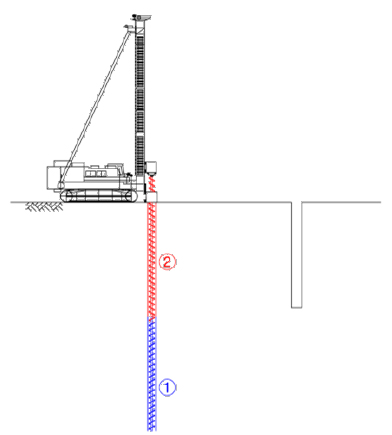

③ 1번 케이싱 연결 → 굴착
- 장비 이동, 케이싱 및 스크류 연결, 케이싱 및 스크류 상승등의 작업공정 추가로 인해 시간이 과다하게 소요되어 굴착공내 슬라임 발생
- 말뚝이 슬라임층에 놓이게 되어 안전성 확보가 어려움 → 지하수 영향이 클 경우 슬라임 발생량이 큼
- 전체 시공시간이 길게 소요되어 시공효율 저하 및 공사비 상승

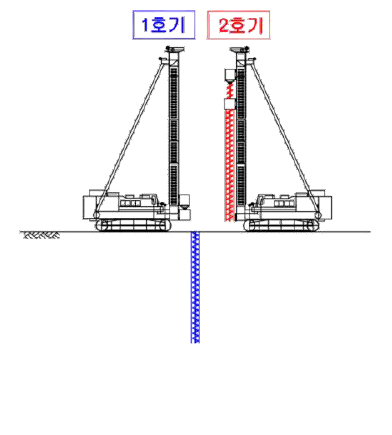

개선공법(DMA공법) 개요

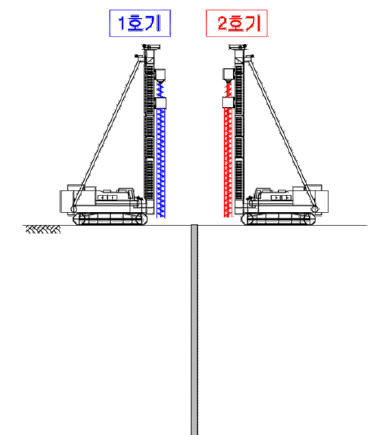

① 1호기 굴착 → 스크류 분리

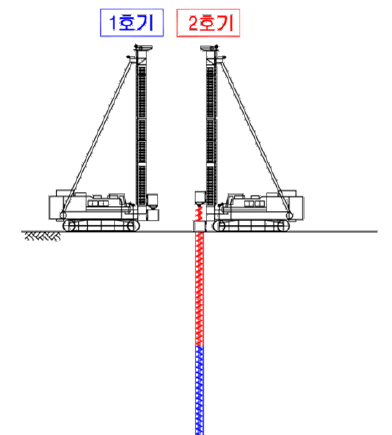

② 2호기 연결 → 굴착

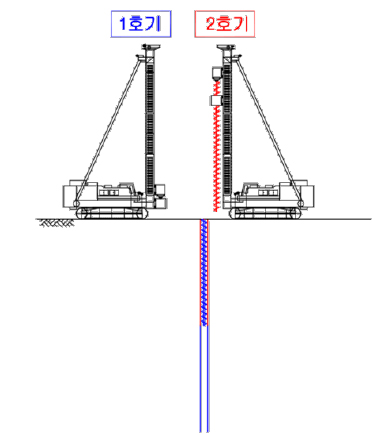

③ 2호기 스크류 상승 → 분리

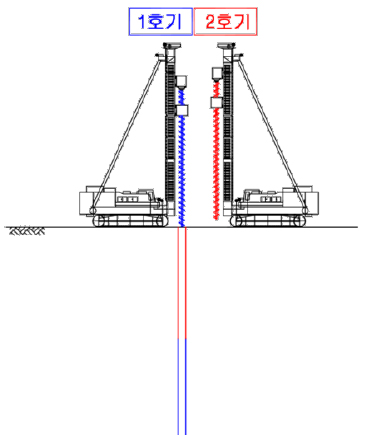

④ 1호기 스크류 연결 → 상승

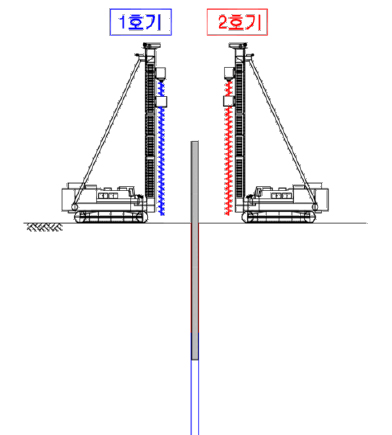

⑤ 말뚝 건입
⑥ 케이싱 회수 → 시공완료
시공실적
| 공사명 | 발주처 | 말뚝길이 |
|---|---|---|
| 중군~진정 도로건설공사 | 익산지방국토관리청 | 42m |
| 시화 MTV 1,2공구 | 한국수자원공사 | 62m |
| 시화조력발전소 전망대 | 한국수자원공사 | 51m |
| 송도 생활폐기물 처리시설 | 인천경제자유구역청 | 47m |
말뚝 시공길이
| 구분 | 리더길이 | 시공가능길이 |
|---|---|---|
| DH508-105M | 33m | 25m |
| DH558-110M | 33m | 25m |
| DH608-120M | 33m | 25m |
| DH658-135M | 36m | 28m |
| DH758-160M | 39m | 31m |
