공법 개요

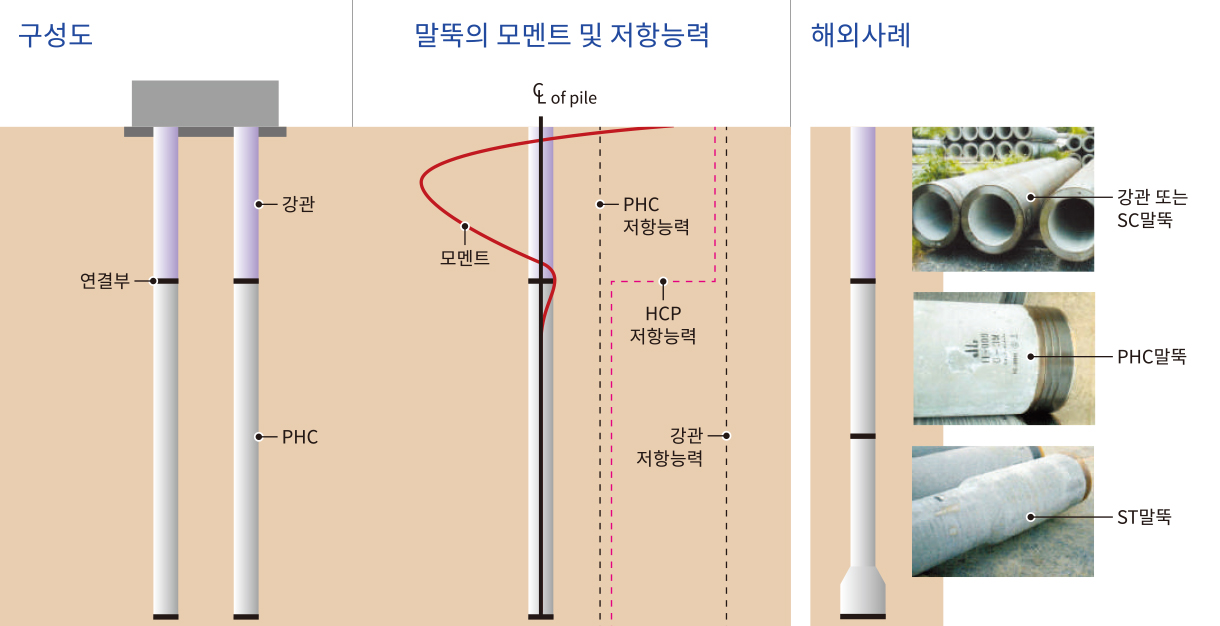

말뚝의 상부는 수평력 및 모멘트 저항능력이 우수한 강관말뚝을 사용하고, 하부는 축하중을 지지할 수 있는 PHC 말뚝으로 구성하여 안전성과 경제성 확보
- SC : Steel Concrete 의 약어로 강관 내측에 고강도 콘크리트를 충진하여 강ㆍ연성을 증대시킨 말뚝- ST : Step Tapered의 약어로 말뚝 선단을 확대하여 선단지지력 확보가 용이한 말뚝

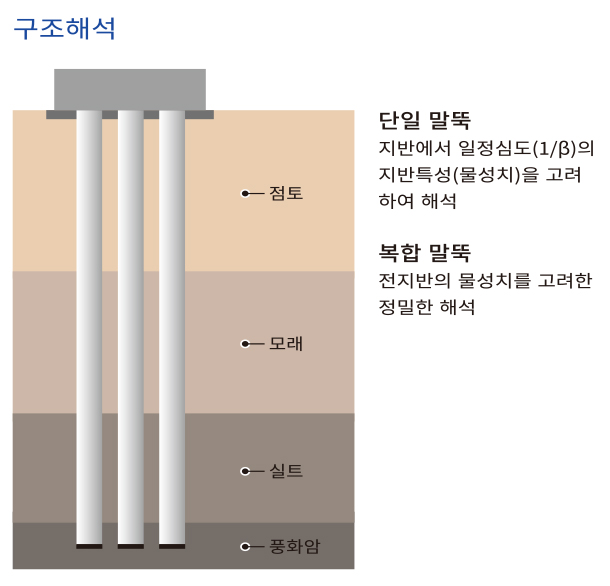

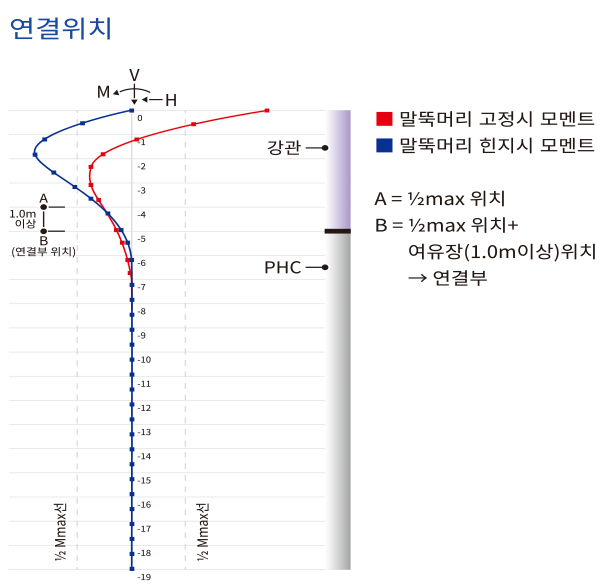

구조 해석

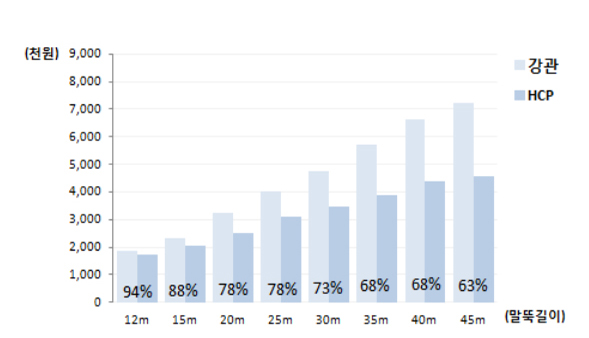

경제성

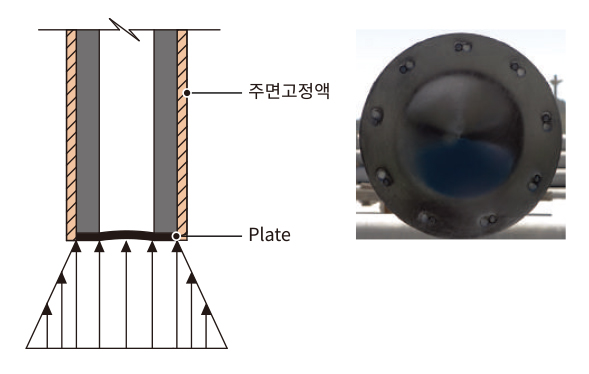

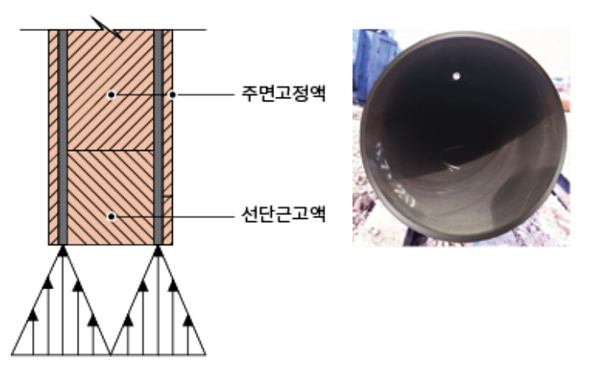

지지력/그라우팅
-
강관
-
HCP
HCP 제작
제작 개요
-

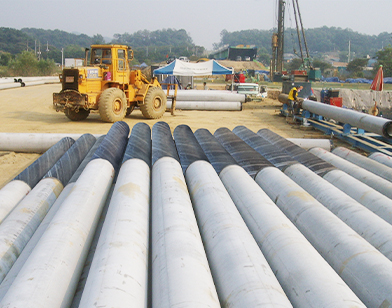

공장
-
현장
제작 순서
-

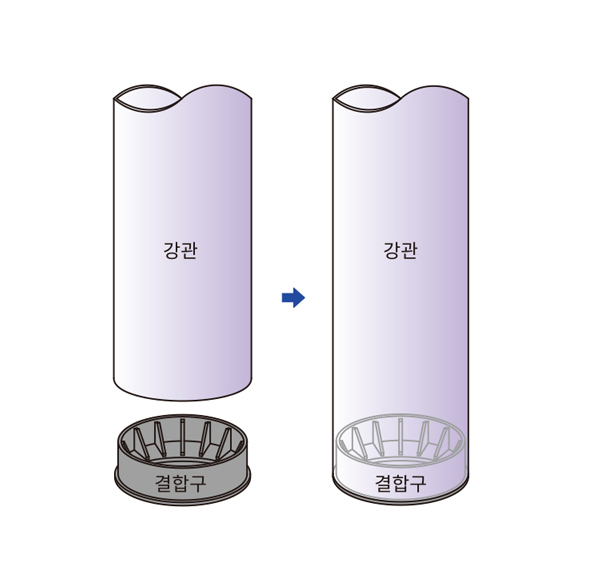

결합구 밀착
-

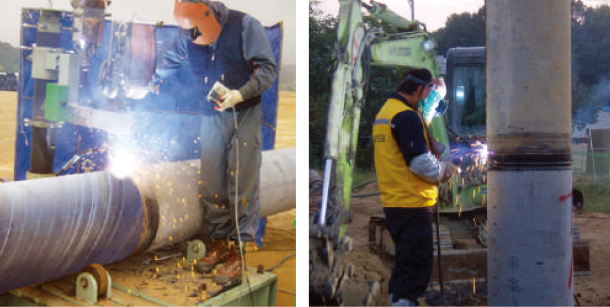

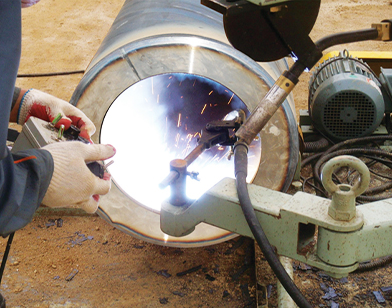

결합구 용접
-

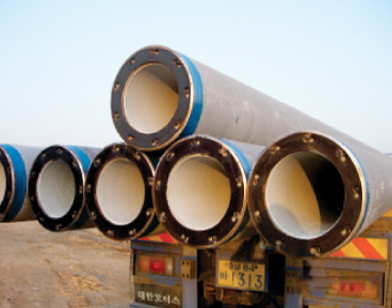

말뚝 운반
-

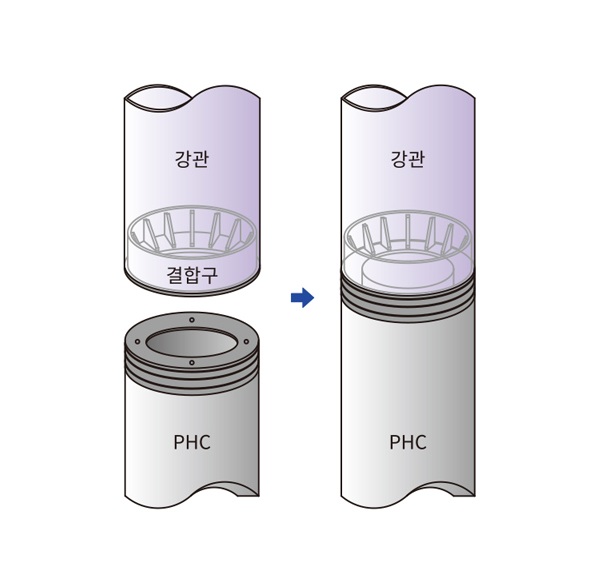

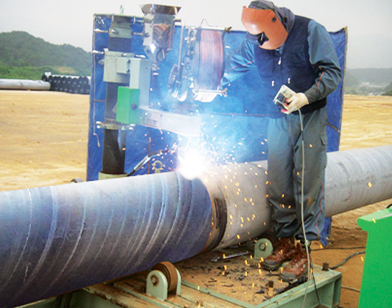

강관 + PHC 연결
-
제작 완료
-

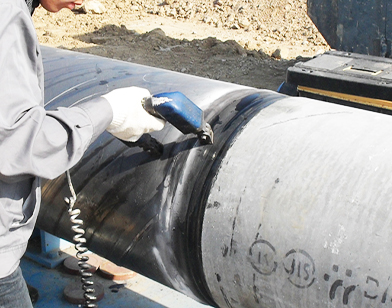

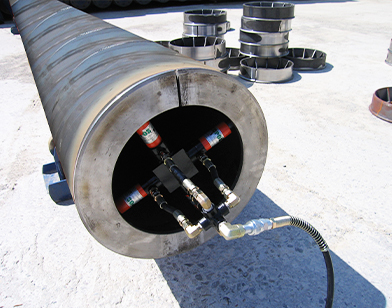

비파괴 검사
HCP 시공
시공시 유의사항
- 구조해석으로 요구된 강관 필요길이 확보 필수
- 복합말뚝 시공은 세밀한 현장관리 필요
→ 복합말뚝 전문가 현장 상주
시공 순서
-

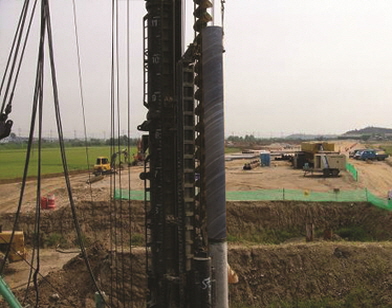

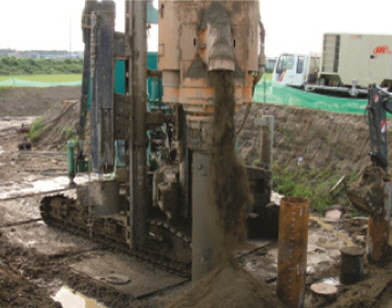

굴착
-

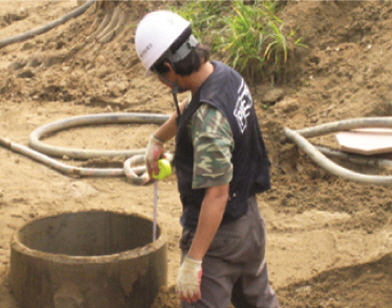

심도/슬라임 확인
-

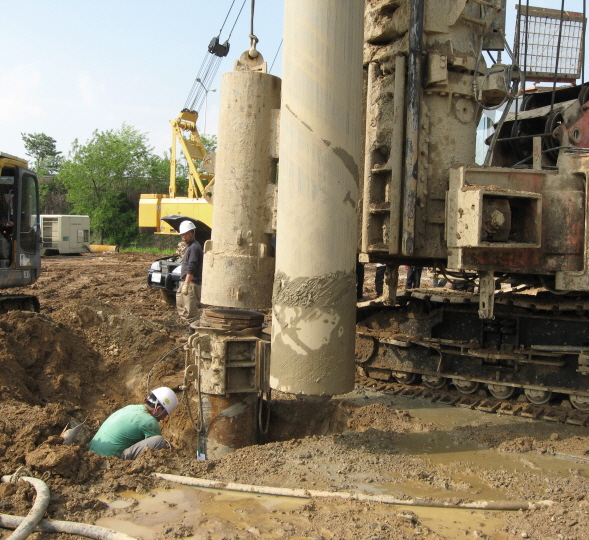

말뚝 건입
-
경타
-

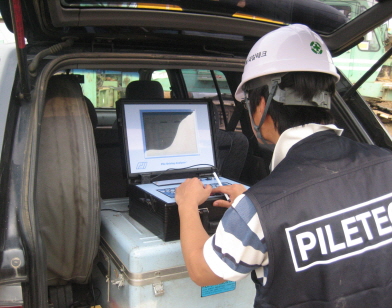

재하시험
-

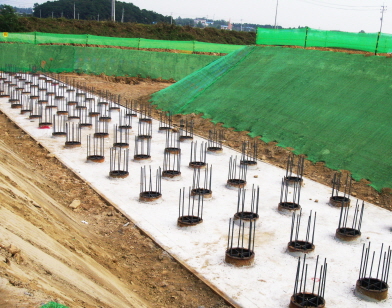

시공완료

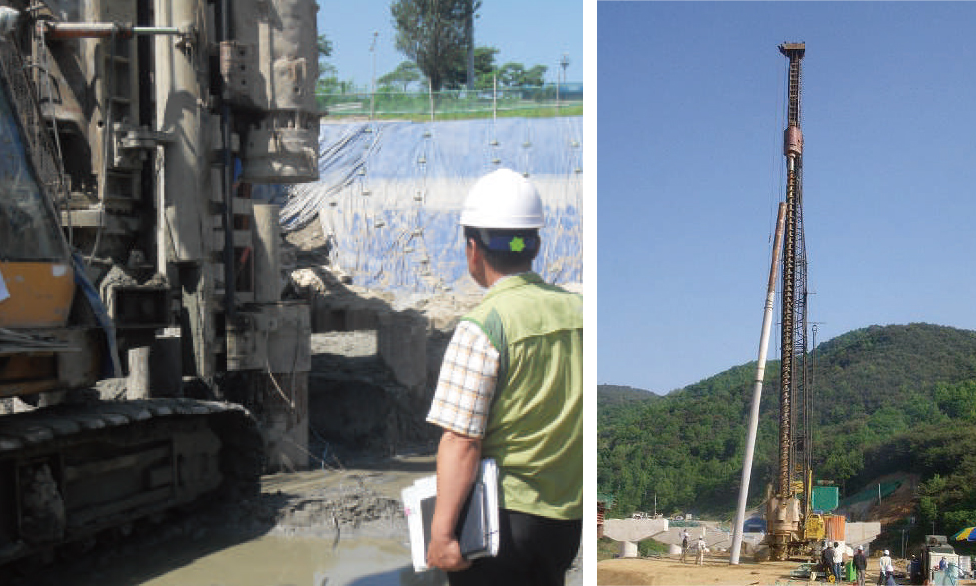

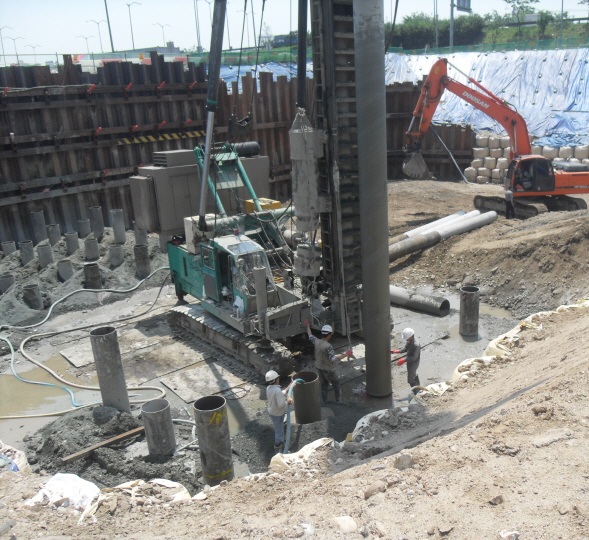

시공사진
기초연결
-

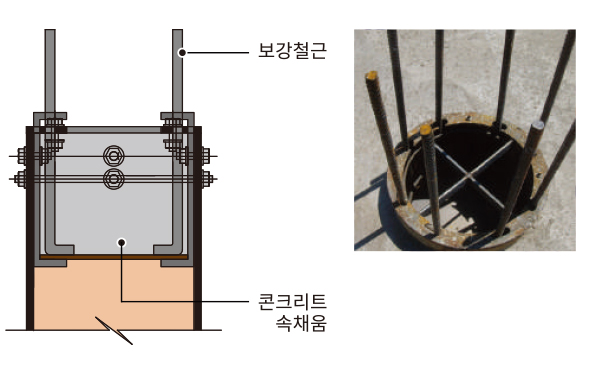

- 기초와 강결가능
- 구조적 손실없음
- 시공간편 -

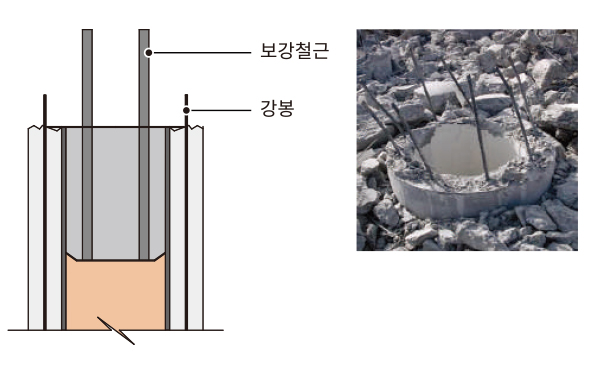

- 기초와 강결 어려움
- 두부손실 → 균열 , Prestress손실
- 시공복잡

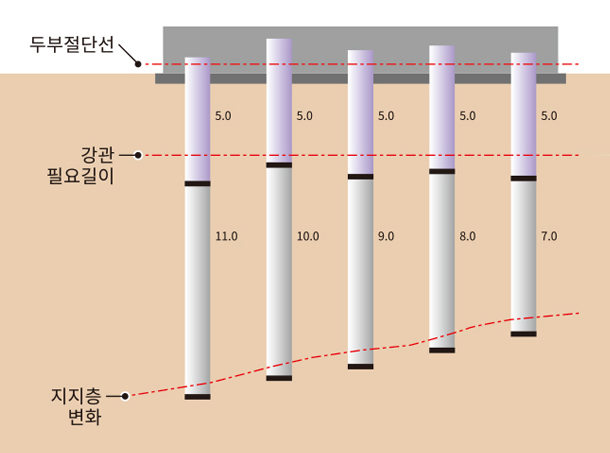

심도변화
-
-
- 시공시 지지층 변화로 말뚝심도 변화발생
- 말뚝심도 변화시 대응 용이
→ KS규격 PHC 사용 (전국 20여개 공장 생산)
→ 공기단축, 자재손실 최소
시공실적
| 구분 | 공사명 | 발주처 |
|---|---|---|
| 국도 | 토당~원당 도로 건설공사 등 | 국토교통부 |
| 고속도로 | 장흥~광양간 건설공사 등 | 한국도로공사 |
| 철도 | 호남고속철도 건설공사 등 | 한국철도시설공단 |
| 공기업 | 영종도하늘도시 개발사업 등 | 한국토지주택공사 |
| 낙동강 살리기 20공구 건설공사 등 | 한국수자원공사 | |
| 새만금방수제 건설공사 등 | 한국농어촌공사 | |
| 고양축열조 증설 건설공사 등 | 한국지역난방공사 | |
| 지자체 | 감전1지구 상습침수지 정비공사 등 | 부산광역시 |
