Sheet wall(RSW) 공법이란? Restrained soil & water using Sheet Wall type plate and H-pile

H-Pile을 천공 또는 직항타로 근입하고, H-Pile 사이에 절곡한 강판을 바이브로해머로 근입시켜 가설 벽체를 조성한 후굴착하면서 버팀을 설치함으로써 차수 및 지반침하를 방지하는 강판 흙막이 벽체공법

주요특성
  • 안전성 확보

    - 벽체 강성이 크고 차수효과 우수
  • 시공성 향상

    - 장비조합 및 공정이 단순
    - 자재 가공·보수 용이
  • 경제성 우수

    - 시공장비가 소규모이며 시공기간이 짧음
    - 단순공정으로 절대공기 단축 가능
  • 높은 활용성

    - 하수관거, 교각기초, 건축구조물 등 다양한 활용 가능

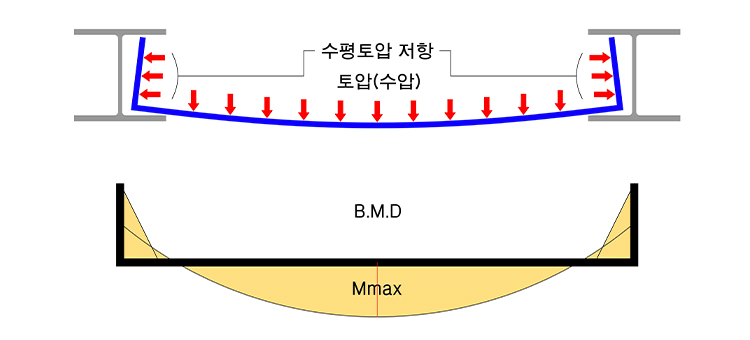

Sheet wall 공법의 구조거동

절곡강판의 휨거동으로 경제성 향상

절곡강판의 수동저항으로 중앙부 변위, 휨모멘트 감소

절곡강판 사용시 -자강판 사용시
중앙부
휨모멘트
0.63kN·m
(48%)
1.314kN·m
(100%)
-자강판
사용시
1.872mm
(38%)
4.915mm
(100%)
공법비교
Sheet wall(RSW) Sheet Pile
개요
시공방법 - 천공 또는 직항타로 H-Pile 근입 후 절곡 강판을 H-Pile 사이에 근입시켜 벽체 조성
- H-Pile C.T.C 1.23m
- 천공 또는 직항타로 Sheet Pile을 근입시켜 연속벽체 형성
- Sheet Pile C.T.C 0.4m
시공본수 - Pile의 시공본수가 적음
→ 100m 관로시공시 164본 소요 (▼ 67%)
- Pile의 시공본수가 많음
→ 100m 관로시공시 500본 소요
근입심도 - 암반 천공시 H-Pile만 안정심도까지 근입
→ 천공비 및 공사기간 감소
- 연속벽이므로 암반 천공시 모든 Pile을 안정심도까지 근입
사용성 - 반복 사용에 따른 누수 미발생 - 반복 사용시 연결부 이완 및 파손 발생
→ 누수, 연결부 지수재 추가도포
시공성 - 단순 구조로 시공성 우수 맞물림 인발 및 맞물림 관입 발생
→ 시공성 저하, 공기 지연
적용심도 - 항만, 가물막이 등 대심도에서 사용이 제한 - 모든 심도에 적용 가능
공기 70% ~ 80% 100%
공사비 65% ~ 85% 100%

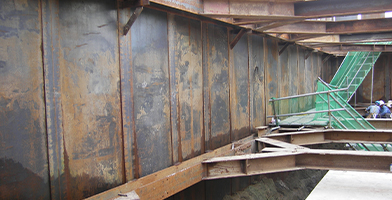

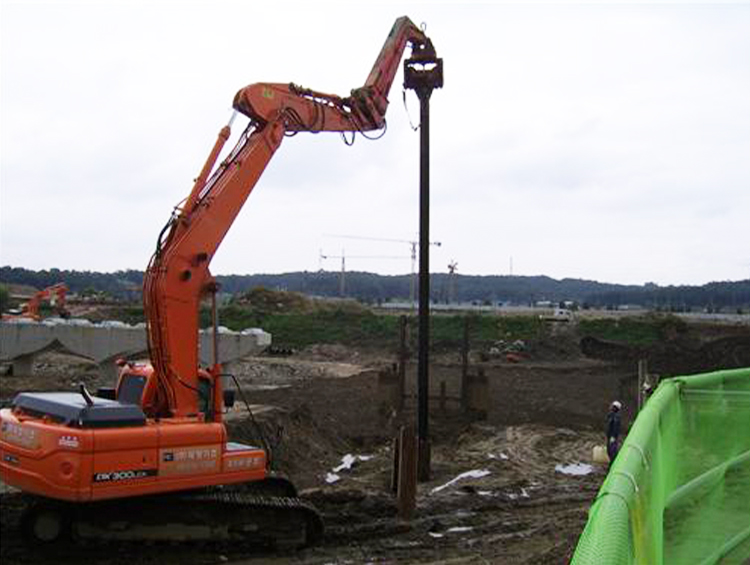

시공사진
차수성 검증

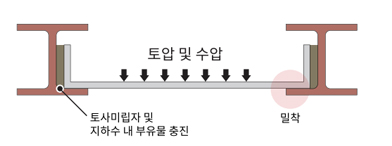

차수개념
  • 굴착 전

  • 굴착 후

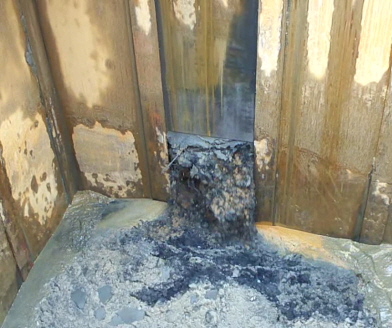

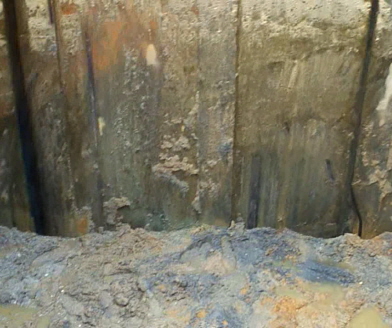

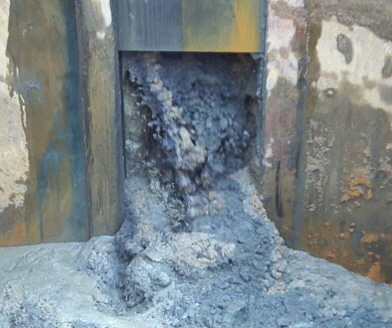

현장시험
  • 벽체 완성

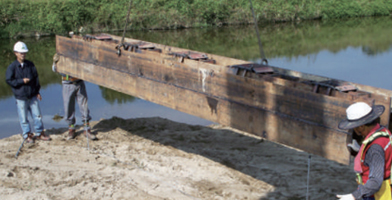

  • 강판 인발
  • 강판 재근입

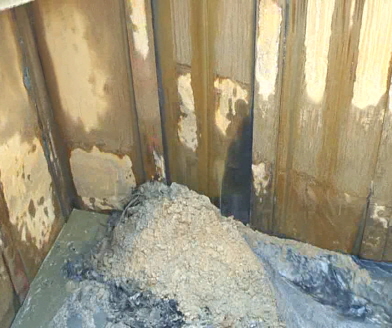

  • 차수성 검증 완료

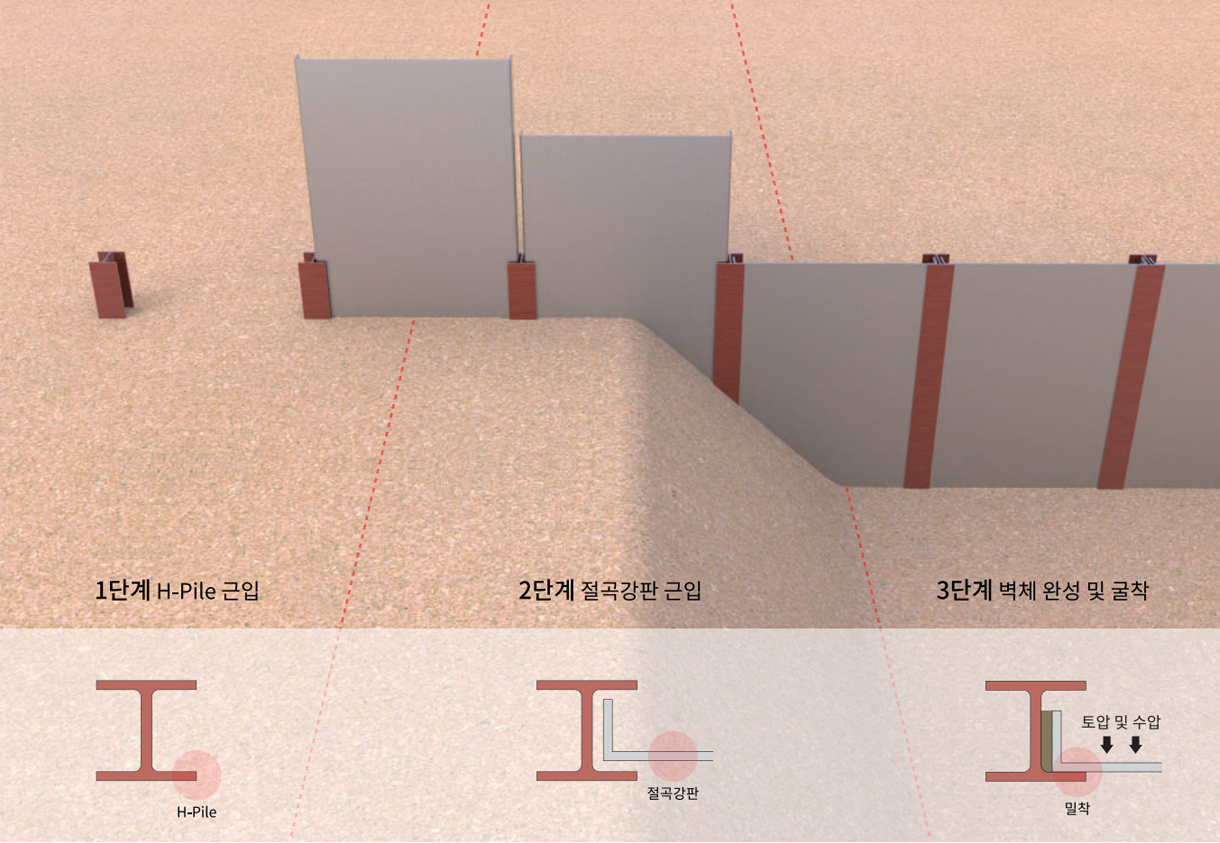

시공순서
  • ① 가이드빔 설치

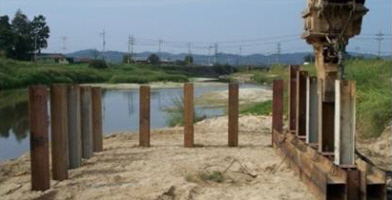

  • ② H-Pile 관입

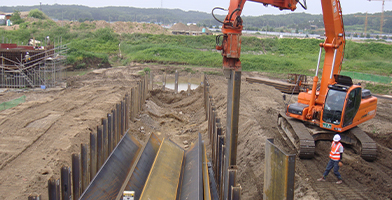

  • ③ 절곡강판 근입
  • ④ 벽체 완성
시공성 개선

절곡강판의 강성 증대로 시공성 및 안전성 향상

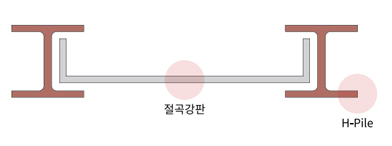

구분 절곡강판 - 자강판

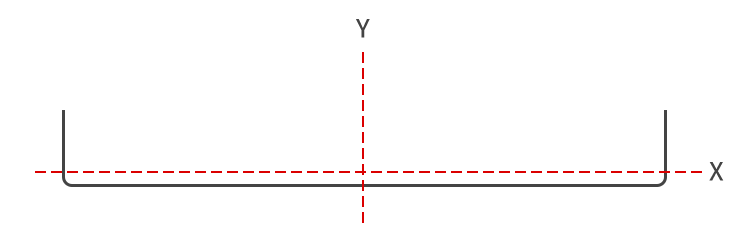

형상
면적 A = 18,336mm² A = 13,644mm²
단면2차
모멘트
Ix = 58,141,636mm⁴ (355배) Ix = 163,728mm⁴ (355배)

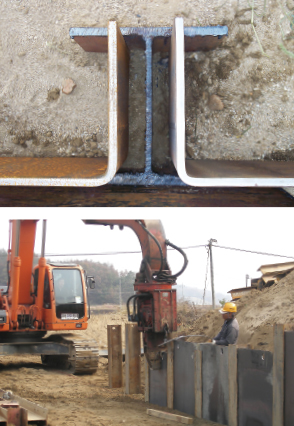

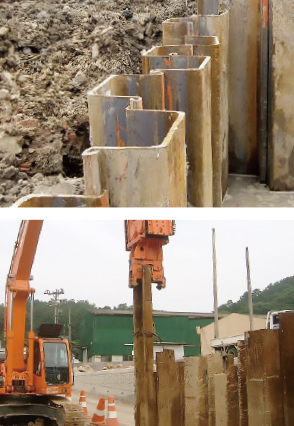

시공
사진
특징 강성이 커서 좌굴이 없으므로 시공성 향상 강성이 작아 좌굴이 발생하여 시공성 불리
시공실적
구분 공사명 발주처
관로 석남천 하수관로 개량공사 (하수관거 가시설 및 토공사) 청주시
남지읍 하수관거 정비 사업중 관로 흙막이 공사 창녕군
시흥시 시화(정왕)지구 하수관거정비공사 시흥시
장성군 영천처리구역 하수관거정비사업 외 다수 장성군 외 다수
교각 서울-문산 월롱교 흙막이 가시설공사 서울지방국토관리청
청주시 국도대체우회도로 석남천교 교각기초 흙막이 가시설공사 대전지방국토관리청
금강살리기 10공구(미호2지구) 무심천교 흙막이 공사 충청북도
유산 ~ 매곡간 도로확포장공사 중 오미교 흙막이 공사 외 다수 이천시 외 다수
전력구 및 저류조 덕양지역 전력공급시설 전력구공사 중 흙막이 공사 한국수자원공사
대전목척교주변 생태하천 정비복원공사 중 저류조 흙막이 공사 대전시
기타 청송군 청송하수처리시설 건설사업 중 흙막이 공사 한국수자원공사
연기군 소정면 공공하수처리시설 건설사업 중 흙막이 공사 연기군
낙동강 살리기 37공구 중 도화용동양수장 가시설 공사 외 다수 북일종합건설(주) 외 다수
